Germanjet針對塑料機械推出廉價磁致伸縮位移傳感器

 如今，塑料加工設備的生產廠家都是使用價格較低的電阻式位移傳感器進行位移的測量和控制，但是這種設備在使用較長時間后會出現嚴重的磨損而產生線性偏離現象，對用戶造成的后果是要花很多錢進行維修和承受停產的嚴重?fù)p失。Germanjet公司的工程師們研制出了最佳應用可節省成本的18系列直線位移測量控制系統。這種新型的Germanjet 18系列裝置有一個圓形的殼體。這種位移傳感器的分辨率為≤10mm，測量范圍為50～1500mm時重復定位精度為≤20mm。

   至今為止，購置費用過高仍然是非接觸位移測量控制系統廣泛應用的障礙。Germanjet公司的18系列解決了這個問題。作為電阻式位移傳感器的一種更新?lián)Q代替代方案，Germanjet公司推出了18系列直線位移傳感器，它具有非接觸測量的優點并且購置價格較低。

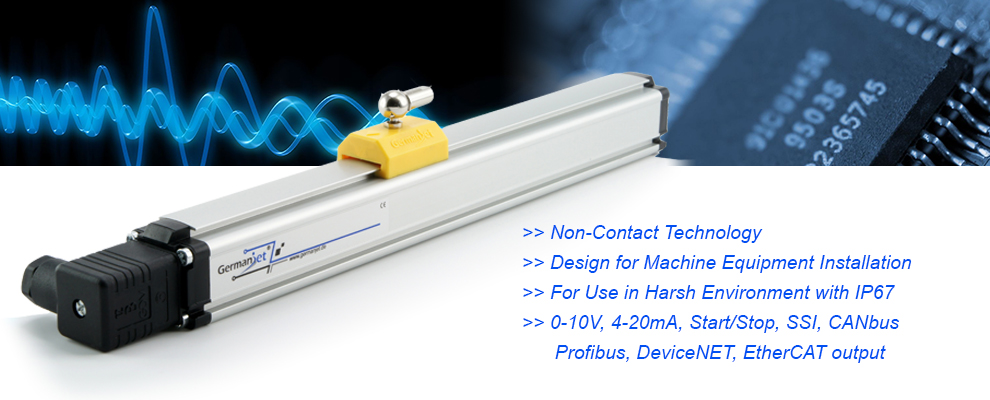

   外殼防護等級為IP67的18系列裝置放在一個陽極氧化的鋁密閉異型殼體中。這樣，系統可以防塵、防水及防振動和沖擊的影響。這種圓形的殼體和其諸多的優點為安裝提供了方便和靈活性。它可以固定在機器上的任何部位。只要定位磁鐵與傳感器之間，垂直距離不超過8mm，由于橫向力及信號中斷而造成的位移測量系統破壞的可能性因此可以排除。磁鐵的放置可以有±5mm的垂直偏差。Germanjet磁致伸縮位移傳感器可以用市場上常用的標準元件進行固定安裝。因?yàn)槲灰苽鞲衅饔休^大的安裝公差，所以不需要進行費時的結構修改和精密調整。有兩個定位磁鐵位置傳感器的歐姆卡座裝置特別節省成本,不需增加投資就可以用一個測量系統測量?jī)煞N軸向的運動。

   用一個M12 插頭連接線進行電氣連接。歐姆卡座裝置的工作電壓為24V，有10V的模擬輸出或一個P110 數字的脈沖接口，用于不間斷的數據傳輸。它可以和Germanjet公司的所有通用的處理卡以及各個制造商的控制裝置相匹配，可以進行500m的信號安全傳輸。使用自己的控制和信號處理裝置的企業也可以達到分辨率的脈沖接口的分析結果。

  現在也有帶有數字脈沖接口/一體化協議(DPI/IP)的脈沖接口的歐姆卡座裝置，這是一個在控制裝置和位移傳感器之間進行直接數據交換的協議。該協議的好處是：簡單的自動的參數化，可辨認損壞的或已經更換的測量系統以及提高機器的安全性。

   Germanjet的19P型位移傳感器可作為總線系統。例如，Profibus DP 系統可提供一種沒有分配器的多插頭的型號。在這種情況下母線導線和供電電壓分開。采用Profibus和Canopen系統在裝置上最多可將4個位置的速度數據和診斷數據傳輸?shù)娇刂蒲b置，位置的分辨率為5mm，速度為0.1mm/s。此外，通過和Wago公司合作，還可以將Germanjet 歐姆卡座裝置和市場上常見的所有的母線系統相連接。這種連接是通過一個帶有整體的用于脈沖接口的ASIC裝置和相應的母線耦合器的750系列端子來實現的。
