具有補償功能的磁致伸縮位移傳感器

     磁致伸縮位移傳感器是利用磁致伸縮材料的威德曼(Wiedeman)效應和威拉里(Villary)效應實現絕對位移的測量，它具有量程大、非接觸、精度高、速度快、防護等級高、成本低等卓越特性，因而廣泛應用于機械、建筑、機床等行業。

　　由于這種傳感器是依靠電磁信號工作的，同時其直接測量量的感應信號的時候時間，所以在使用時會受到空間電磁場(包括移動磁鐵組件)的電磁干擾的影響，導致測量線圈中引入各種不同規律的干擾信號(即電磁噪聲)，從而直接降低傳感器的精度。因此，降低噪聲是磁致伸縮位移傳感器必須解決的問題。

　　發明內容

　　針對上述現有技術中存在的缺陷，本發明提出一種具有補償功能的磁致伸縮位移傳感器新原理和結構，抗干擾性能好、信噪比高。

　　為了實現上述目的，本發明所提出的具有補償功能的磁致伸縮位移傳感器由磁鐵組件和傳感器本體兩個部分組成。所述的磁鐵組件活動于傳感器本體外側，保留一個固定的距離，并能沿傳感器本體外殼的軸向方向移動。

　　所述的傳感器本體內設有骨架、信號發生組件、測量電路、固定塊以及外殼，所述的骨架和測量電路固定于插座上，固定塊置于外殼內的遠端，而信號發生組件固定于骨架上。所述的骨架上設有兩個軸線相互平行的內孔，分別用于安裝測量組件和補償組件。信號發生組件有兩個，分別稱為測量組件和補償組件。測量組件包括測量波導絲、測量線圈，補償組件包括補償波導絲和補償線圈，測量線圈與補償線圈的參數完全相同，測量波導絲與補償波導絲長度不同，其他參數完全相同。[0010] 所述測量波導絲和補償波導絲的兩端中，靠近線圈的一端稱為近端，另一端稱為遠端。測量波導絲的近端安裝于所述骨架一個內孔中，近端經過激勵導線電氣連接測量電路，測量波導絲的遠端安裝于固定塊上，并經過返回導線連接到測量電路中。補償波導絲的近端安裝于骨架的另一內孔中，補償波導絲的遠端懸空。

　　本發明的測量波導絲具有足夠的長度，按照傳感器的測量量程來確定，具體長度應大于量程，并留有一定余量。具體余量大小可根據實驗測定后確定。而補償波導絲的長度可以等于骨架的長度。兩根波導絲的軸線相互平行。

　　本發明的測量線圈和補償線圈分別同軸繞設于骨架上與本組件相對應的內孔的外周，兩個線圈直接通過連接導線直接相連，兩個線圈的另一端并通過測量導線以反向串聯形式接入測量電路。

　　進一步的，所述的測量波導絲的外周均套有保護套管，保護套管的一端與骨架固接，另一端與固定塊固接。所述的外殼的外壁裝有插座，所述插座電氣連接測量電路。

　　本發明實施例工作時，由測量電路產生的激勵脈沖通過激勵導線加載到測量波導絲上，從而產生一個垂直于測量波導絲軸線的環形磁場。該環形磁場以光速沿測量波導絲的軸向傳遞，當該環形磁場到達磁鐵組件所在位置時，與磁鐵組件產生的固有磁場相遇，二者的磁場矢量相疊加形成一個螺旋磁場，由此產生瞬時扭力，并在測量波導絲上形成一個機械扭力波。該扭力波以超聲速度沿測量波導絲傳遞，在測量波導絲的近端該扭力波由測量線圈拾取后，轉換為對應的感應脈沖。測量電路通過測量出激勵脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算出磁鐵組件與測量線圈之間的絕對距離，從而可以實現定位磁鐵組件的絕對位移大小的測量。

　　由于本發明的測量線圈與補償線圈的參數完全相同，測量波導絲與補償波導絲長度不同，其他參數完全相同，所以在同一時刻測量線圈和補償線圈受到外界空間的電磁干擾(例如:來自外部空間的電磁干擾，或由內部電源波動、波導絲振動等因素所產生的噪聲)是完全相同的。由于測量線圈和補償線圈是反向串聯的，即二者構成差動形式，這將使得兩個線圈的感應脈沖輸出信號直接相減。因此，兩個感應線圈輸出的總輸出信號中干擾與噪聲會顯著降低，從而顯著提高檢測精度和抗干擾能力。

　　附圖說明

　　圖1是本發明實施例的傳感器結構組成示意圖;

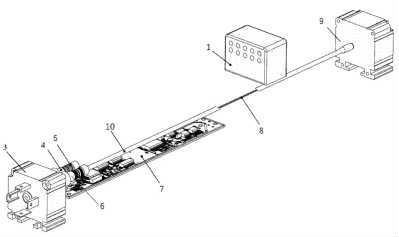

　　圖2是本發明實施例的傳感器本體結構組成示意圖;

　　圖3是本發明實施例的測量組件與補償組件位置關系示意圖;

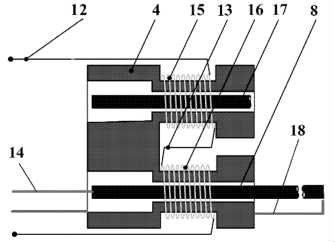

　　圖4是本發明實施例的測量組件與補償組件結構組成示意圖;

　　圖中，1-磁鐵組件，2-傳感器本體，3-插座，4-骨架，5-補償組件，6_測量組件，7-測量電路，8-測量波導絲，9-固定塊，10-保護套管，11-外殼，12-測量導線，13-連接導線，14-激勵導線，15-補償線圈，16-測量線圈，17-補償波導絲，18-返回導線。

　　具體實施方式

　　以下結合附圖說明對本發明的實施例作進一步詳細描述，但本實施例并不用于限制本發明，凡是采用本發明的相似結構及其相似變化，均應列入本發明的保護范圍。

　　如圖1所示為本發明實施例所提出的一種具有補償功能的磁致伸縮位移傳感器，包括磁鐵組件I和傳感器本體2兩個部分組成。所述磁鐵組件1活動安裝于傳感器本體2的外側上，保留一個固定的距離，該距離一般為1mm-5mm，并且能磁鐵組件I可以沿傳感器本體2的軸向方向移動。

　　傳感器本體2的結構組成如圖2所示，所述傳感器本體2由插座3、骨架4、補償組件5、測量組件6、測量電路7、固定塊9和外殼3組成。所述骨架4和固定塊9分別固定于外殼3內壁的兩端。所述骨架4上設有兩個軸線相互平行的內孔，所述的測量組件6和補償組件5分別固定于骨架6上的兩個平行的內孔之中，如圖3所示。測量組件6與補償組件5的組成結構如圖4所示。

　　所述的測量組件6由測量波導絲8、測量線圈16、保護套管10等組成。測量波導絲8 —端稱為近端，另一端稱為遠端。測量波導絲8的近端安裝于骨架4的一個內孔中，并經激勵導線14與測量電路7連接。測量波導絲8的遠端安裝于固定塊9上，并經過返回導線18連接到測量電路7中。補償組件由補償波導絲17和補償線圈15組成。補償波導絲17的近端安裝于骨架4的另一內孔中，補償波導絲17的遠端懸空。

　　本發明的測量波導絲具有足夠的長度，按照位移傳感器的測量量程來確定，具體長度應大于量程，并留有一定余量，具體余量大小可根據實驗測定后確定。例如，傳感器測量量程為500mm,去余量約為50mm,則測量波導絲取為550mm。而補償波導絲17的長度可以等于骨架4的長度。兩根波導絲的軸線相互平行。

　　本發明的測量線圈16和補償線圈15分別同軸繞設于骨架4上與本組件相對應的內孔的外周，兩個線圈直接通過連接導線13直接相連，兩個線圈的另一端并通過測量導線12以反向串聯形式接入測量電路7。測量波導絲8的外周套設有保護套管10，保護套管10的一端與骨架4固接，另一端與固定塊9固接。

　　本發明實施例工作時，由測量電路7產生的激勵脈沖通過激勵導線14加載到測量波導絲8上，從而產生一個垂直于測量波導絲8軸線的環形磁場。該環形磁場以光速沿測量波導絲8的軸向傳遞，當該環形磁場到達磁鐵組件I所在位置時，與磁鐵組件I產生的固有磁場相遇，二者的磁場矢量相疊加形成一個螺旋磁場，由此產生瞬時扭力，并在測量波導絲8上形成一個機械扭力波。該扭力波以超聲速度沿測量波導絲8傳遞，在測量波導絲8的近端該扭力波由測量線圈16拾取后，轉換為對應的感應脈沖。測量電路7通過測量出激勵脈沖與扭力波返回產生的感應脈沖之間的時間差，就可以精確地計算出磁鐵組件I與測量線圈16之間的絕對距離，從而可以實現定位磁鐵組件I的絕對位移大小的測量。

　　本發明實施例中，由于測量線圈16與補償線圈15的參數完全相同，測量波導絲8與補償波導絲17長度不同，其他參數完全相同，所以在同一時刻測量線圈16和補償線圈15受到外界空間的電磁干擾(例如:來自外部空間的電磁干擾，或由內部電源波動、波導絲振動等因素所產生的噪聲)是完全相同的。由于測量線圈16和補償線圈15是反向串聯的，即二者構成差動形式，這將使得兩個線圈的感應脈沖輸出信號直接相減。因此，兩個感應線圈輸出的總輸出信號中干擾與噪聲會顯著降低，從而顯著提高檢測精度和抗干擾能力。

　　盡管本發明的內容已經通過上述優選實施例作了詳細介紹，但應當認識到上述的描述不應被認為是對本發明的限制。在本領域技術人員閱讀了上述內容后，對于本發明的多種修改和替代都將是顯而易見的。因此，本發明的保護范圍應由所附的權利要求來限定。
