直線位移傳感器自動化校準裝置

本發明屬于計量檢定與校準領域，更具體地涉及拉桿式、拉繩式等多種類型直線位移傳感器的自動化檢定與校準。

　　背景技術

　　直線位移傳感器是一種可以將直線機械的位移量轉換成電信號的精密測量儀器，被廣泛的應用于工業自動化或者建筑橋梁等領域。目前在校準過程中主要存在傳統的手動測量費時費力費時間，由于測量方法、人員操作等原因引入的各種測量誤差。

　　專利CN 202501835 U公開了一種立式直線位移傳感器標定/校準裝置。標定/校準裝置包括主支架(8)、傳感器安裝平臺(I)、底座(10)、精密導軌(5)、直線電機桿(6)、直線電機(7)、光柵尺(2)、光柵讀數頭(3)、移動臺(4)、導軌(11)和配重塊(12)，被校準位移傳感器安裝在傳感器安裝平臺(I)上，主支架(8)為工字鋼結構，主支架(8)的底部固定在底座(10)上，主支架(8)的頂部與傳感器安裝平臺(I)相連;精密導軌(5)、直線電機桿(6)、光柵尺⑵三者相互平行安裝在主支架⑶的正面，直線電機(7)穿過直線電機桿(6)固定在精密導軌(5)上，光柵讀數頭(3)與移動臺(4)固定在一起，移動臺(4)直接連接在直線電機(7)上，主支架(8)的背面安裝導軌(11)，配重塊(12)安裝在導軌(11)上，配重塊(12)通過鋼絲與直線電機(7)相連，主支架(8)周圍安裝蓋板。該專利雖然在位移傳感器校準時操作簡單、方便、校準速度快，但測量精度不高，誤差比較大。

　　發明內容

　　1、發明目的。

　　本發明為了解決現有技術中測量校準的精度不高的問題，而提供一種易操作，省時省力，測量精度高的校準裝置。

　　2、發明所采用的技術方案。

　　本發明直線位移傳感器自動化校準裝置，包括基座、雙直線導軌、光柵尺、滾珠絲杠、聯軸器、伺服電機、垂直升降裝置、水平調整裝置、通用夾具、鎖緊螺母、自動化控制臺、控制面板、電子手輪，激光校準機構;激光校準機構包括滑動式激光反射鏡支撐架、滑動式激光干涉鏡支撐架、滑動式雙頻激光干涉儀支撐架、固定拉桿、激光反射鏡、激光干涉鏡、雙頻激光干涉儀、光柵尺讀數傳感器;所述的雙直線導軌、光柵尺固定在基座上;所述的伺服電機固定于基座的一端，滾珠絲杠通過聯軸器與伺服電機連接;所述的垂直升降裝置固定在基座的另一端，水平調整裝置、通用夾具、鎖緊螺母彼此卡扣并與垂直升降裝置連接;所述的滑動式激光反射鏡支撐架、滑動式激光干涉鏡支撐架、滑動式雙頻激光干涉儀支撐架固定在雙直線導軌上，其中固定拉桿、激光反射鏡、光柵尺讀數傳感器固定在滑動式反射鏡支撐架上，激光干涉鏡固定在滑動式激光干涉鏡支撐架，雙頻激光干涉儀固定在滑動式雙頻激光干涉儀支撐架上;所述的控制面板、電子手輪裝設在自動化控制臺上并通過數據線控制伺服電機(6 )，并顯示光柵尺讀數傳感器(19)傳輸?shù)娇刂泼姘宓臄?shù)據

　　3、發明所產生的有益效果。

　　(I)、本發明的結構設置操作簡單;

　　(2)、通過自動化校準平臺的設置，有效地降低校準人員的工作強度;

　　(3)、本發明通過激光校準機構的設置，避免了由于測量方法、人員操作等原因引入的各種測量誤差，能夠保證校準精度。

　　附圖說明

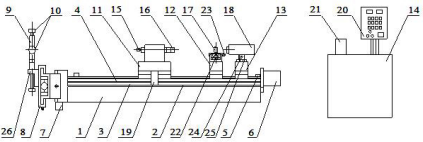

　　圖1是本發明線位移傳感器自動化校準裝置主視圖。

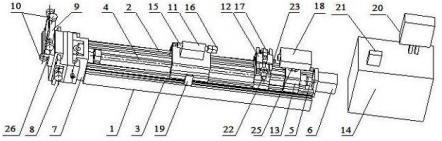

　　圖2是本發明線位移傳感器自動化校準裝置的結構示意圖。

　　圖3是本發明線位移傳感器自動化校準裝置的左視圖。

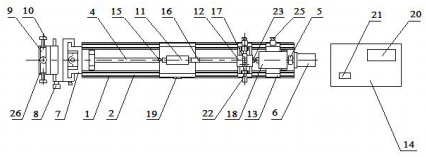

　　圖4是本發明線位移傳感器自動化校準裝置的俯視圖。

　　具體實施方式

　　為讓本發明的上述特征和優點能更明顯易懂，下文特舉實施例，并結合附圖作詳細說明如下。

　　實施例1

　　參見圖1、圖3和圖4，本發明直線位移傳感器自動化校準裝置，主要用于拉桿式、拉繩式等多種類型直線位移傳感器的自動化校準，其整體結構類似于通用的加工數控機床，本發明的直線位移傳感器自動化校準裝置，包括基座(I)、雙直線導軌(2)、光柵尺(3)、滾珠絲杠(4)、聯軸器(5)、伺服電機(6)、垂直升降裝置(7)、水平調整裝置(8)、通用夾具(9)、鎖緊螺母(10)、自動化控制臺(14)、控制面板(20)、電子手輪(21)，激光校準機構;激光校準機構包括滑動式激光反射鏡支撐架(11)、滑動式激光干涉鏡支撐架(12)、滑動式雙頻激光干涉儀支撐架(13 )、固定拉桿(15 )、激光反射鏡(16 )、激光干涉鏡(17)、雙頻激光干涉儀(18)、光柵尺讀數傳感器(19);所述的雙直線導軌(2)、光柵尺(3)固定在基座(I)上;所述的伺服電機(6)固定于基座的一端，滾珠絲杠(4)通過聯軸器(5)與伺服電機(6)連接;所述的垂直升降裝置(7)固定在基座(I)的另一端，水平調整裝置(8)、通用夾具(9)、鎖緊螺母(10)彼此卡扣并與垂直升降裝置(7)連接，通用夾具(9)通過螺栓固定在調節平臺(26)上，并可以根據被校準線位移傳感器的不同型號進行更換;所述的滑動式激光反射鏡支撐架(11 )、滑動式激光干涉鏡支撐架(12)、滑動式雙頻激光干涉儀支撐架(13)固定在雙直線導軌(2)上，其中固定拉桿(15)、激光反射鏡(16)、光柵尺讀數傳感器(19)固定在滑動式反射鏡支撐架(11)上，固定拉桿(15)中心處開設一螺紋孔，將傳感器拉繩通過螺釘裝載到固定拉桿(15)上。激光干涉鏡(17)固定在滑動式激光干涉鏡支撐架(12)，雙頻激光干涉儀(18)固定在滑動式雙頻激光干涉儀支撐架(13)上;所述的控制面板(20)裝設在自動化控制臺(14 )上并通過數據線控制伺服電機(6 )，并顯示光柵尺讀數傳感器(19 )傳輸?shù)娇刂泼姘宓臄?shù)據。

　　實施例2

　　在實施例1的基礎上，直線位移傳感器自動化校準裝置還包括一調節螺栓(22)、一調節螺母(25)，所述的調節螺栓(22)固定在所述的滑動式干涉鏡支撐架(12)上用于激光干涉鏡(17)的調節，調節完畢后通過固定在所述的滑動式干涉鏡支撐架(12)上的鎖定螺母(23)鎖定;所述的調節螺母(25)固定在所述的滑動式雙頻激光干涉儀支撐架(13)上，所述的調節螺母(25)固定在所述的滑動式雙頻激光干涉儀支撐架(13)上用于雙頻激光干涉儀(18)的調節，調節完畢后通過固定在所述的滑動式雙頻激光干涉儀支撐架(13)上的鎖定螺母(24)鎖定;所述的鎖緊螺母(10)為四個，圓周分布安裝在通用夾具(9)上。所述的電子手輪(21)分設三個檔位，分設Xl檔，XlO檔，XlOO檔，Xl檔中每旋一格，位移進給0.0Olmm,XlO檔中每旋一格，位移進給0.01mm, XlOO檔中每旋一格，位移進給0.1mm。

　　本發明的工作過程:以IOOOmm規格的拉繩線位移傳感器為例。首先將本裝置安放于滿足JJF 1305-2011《線位移傳感器校準規范》中要求的環境條件的實驗室中，進行校準時將被校準傳感器安裝在通用夾具(9 )上，通過調節垂直升降裝置(7 )、水平調整裝置(8 )、激光反射鏡(16 )、激光干涉鏡(17 )、雙頻激光干涉儀(18 )使得被校準傳感器和雙頻激光干涉儀(18)所發出的光線位移一條直線上，并鎖緊各部件，復查一遍是否滿足阿貝原則，如果不滿足阿貝原則則需要重新調整，如果滿足則可以進行校準。

　　通過控制面板(20)設置相關參數，對Im的拉繩線位移傳感器設置間隔IOOmm的10個點測量，分別為100mm，200_，300_——1000mm。自動化控制臺(14)接收控制面板(20)發出的指令通過數據線向伺服電機(6)發出操作指令，伺服電機(6)通過聯軸器(5)帶動滾軸絲杠(4)實現位移100mm,此時被測傳感器二次儀表顯示數值可能為99.982mm,這時通過電子手輪(21)調節伺服電機(6)運轉使被測傳感器二次儀表顯示數值為100_，此時雙頻激光干涉儀所顯示數據，如為100.011，則誤差為0.011mm。依次測出200mm，300mm, 一一1000mm誤差，以正、反為一個測量循環，共測量三個循環，從而算出基本誤差、線性度誤差、重復性誤差、回程誤差、滿量程輸出和靈敏度。
