帶拉繩位移傳感器的測量裝置與方法

目前，船舶在分段，總段合攏時，分段、總段間的管線需要采用合適的短管進行連 接，這些需要連接的管線為待合攏管，而待合攏管之間，用于管線合攏的短管稱為合攏管。與設計圖紙相比，實際的管子施工存在一定的精度誤差，導致在合攏時，待合攏管 管口的位置存在一定的偏移或扭轉，因此合攏管的加工尺寸圖紙常常無法預先設計。現階 段國內船廠在處理合攏管問題上通常分兩步：

　　步驟一：對待合攏管進行打樣和法蘭匹配，并用角鐵將匹配法蘭電焊定位，以此作 為合攏管加工的尺寸模型件。

　　步驟二：將模型件搬運到管線加工平臺上，測量模型件上兩個匹配法蘭的相對位 置，再由工人憑借自己的經驗進行直管加工、彎管加工和法蘭裝配，并在裝配過程中不斷的 根據實際情況對直管和彎管進行切割或者更換，在各連接處配合合適又開始正式的焊接。

　　這種加工過程沒有正規的加工圖紙，制造的隨意性大，可重復性差，對工人的經驗 技術水平要求高，加工過程耗時長，材料浪費嚴重，而且這樣制作出來的合攏管精度不高， 在合攏管安裝時經常出現螺栓孔位置不正確、法蘭密封面貼合不緊密、合攏管長度不適合 等情況，一旦出現這些問題，就要將合攏管吊出船艙重新加工，極大的延長船舶建造時間。

　　韓國開大邱大學實驗室研制開發了"合攏管三維測量"裝置，該裝置主要部件包括 測量底座1個、拉線位移傳感器1臺、帶壓力傳感器的伺服電機2臺、角度位移傳感器2臺 和相關電路設備，該裝置設計精密，體積小巧，測量精度極高，但其制作成本過高，限制了推 廣。

　　我國江蘇陽明船舶裝備制造技術有限公司根據韓國產品仿制開發的"合攏管設計 制造系統"功能強大，配套齊全，能夠滿足管路測量、自動出圖和管子制造全過程制造。產品 的測量部分由拉繩位移傳感器模塊、計算控制器模塊、PDA傳輸模塊三部分組成，能在現場 較準確測量、還原兩端面法蘭的相對位置。但其設備過多，體積偏大，操作繁瑣，對操作人員 要求較高，同時產品的測量部分需要三個拉繩位移傳感器同時工作，在使用時可能會發生 線垂現象，影響測量精度。

　　發明內容

　　本實用新型的目的在于提供一種改進的測量裝置，它可克服現有技術中成本高， 精度低，體積大，操作繁瑣的一些不足。為了實現上述目的，本實用新型的技術方案是：一種測量裝置，其特征在于：所述 的裝置包括測量底座，測量底座上設有拉線位移傳感器，所述的拉繩位移傳感器與數據存 儲器。使用時，本實用新型所述的一種測量裝置，包括測量底座，拉繩位移傳感器，PDA數 據存儲器和配套的軟件。測量底座固定在第一待合攏管法蘭端面上，由基座，定位螺栓，把 手，旋轉架，旋轉架轉軸，拉繩位移傳感器定位螺栓，底座絲桿，底座絲桿轉柄，底座絲桿卡 爪。拉線位移傳感器固定在測量底座上，包括線頭卡爪，由線頭卡爪將線頭固定于第二待合 攏管法蘭端面上。數據存儲器通過數據傳輸線連接于拉線位移傳感器，配套的軟件最終形 式為AutoCAD插件。本實用新型的有效效果是：可以快速測量待合攏管法蘭的空間相對位 置，并提供合攏管的三位模型以及配套的加工示意圖，該裝置結構簡單，成本低，操作方便， 靈活，測量結果準確而且能夠自動出圖。

　　附圖說明

　　圖1為本實用新型待合攏管和合攏管結構示意圖。

　　圖2為本實用新型一實施例的結構示意圖。

　　圖3為本實用新型一實施例的又一結構示意圖。

　　圖4-圖7為本實用新型的測量原理示意圖。

　　具體實施方式 ：

　　下面結合附圖和實施例對本實用新型作進一步的描述。

　　各附圖中的標號表示如下：1基座、2定位螺栓、3把手、4旋轉架、5旋轉架轉軸、6 拉線傳感器定位螺栓、7拉線位移傳感器、8線頭卡爪、9底座絲桿、10底座絲桿轉柄、11底座 絲桿卡爪、12數據存儲器、13數據傳輸線、14待合攏管、15合攏管、16法蘭。

　　本實用新型所述的一種測量裝置，其與現有技術的區別在于：所述的裝置包括測 量底座，測量底座上設有拉線位移傳感器，所述的拉線位移傳感器與數據存儲器。所述的測 量底座由基座、把手和旋轉架連接而成，基座上設有旋轉架轉軸，固定旋轉架通過定位螺栓 與基座固定連接，移位傳感器通過移位傳感器定位螺栓與旋轉架固定連接。基座的一側設 有把手和旋轉架，基座的另一側設有底座絲桿，底座絲桿的一端設有底座絲桿轉柄，底座絲 桿上設有與之相配合的底座絲桿卡爪。拉線位移傳感器上附有線頭卡爪，數據存儲器通過 數據傳輸線與拉線位移傳感器相連。

　　實施本實用新型的測量裝置，具有以下有益效果：

　　1 :測量原理簡單，只需要使用一個拉線位移傳感器測量空間 距離，在操作上減少了線垂現象。

　　2 :采用PDA數據存儲器作為測量終端設備，可以運行復雜較 數學計算。

　　3 :通過PDA數據存儲器與電腦上的配套軟件連接，實現較好 的可視化效果。

　　4 :操作靈活簡單，耗數據錄入到生成加工小票時間小于15 分鐘。

　　5:具有自動比對優化功能，優先選擇通用彎角模型，好料最少，最易加工的管路形狀出圖。

　　6:能夠優化生成合攏管三位模型以及配套的規范加工小票， 滿足企業管子加工生產要求。

　　7 :設備簡單，體積小，整體質量小于8KG

　　8 測量精度高，達到lmm/m

　　9 :生產成本低，便于推廣使用。

　　實施中，本實用新型提出一種測量裝置，用于測量以得到船舶合攏管法蘭的空間 相對位置，并提供合攏管加工示意圖。

　　參照?qǐng)D1，圖1所示為實用新型實施例中測量裝置所要測量的待合攏管和通過測 量裝置所得到的合攏管。

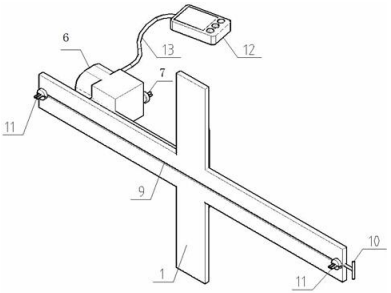

　　參照?qǐng)D2、3,圖2、3所示為本實用新型實施例中測量裝置的立體結構示意圖，該測 量裝置包括測量底座、拉線位移傳感器、PDA數據存儲器和配套軟件.

　　進一步地，測量底座由基座1、定位螺栓2、把手3、旋轉架4、旋轉架轉軸5、拉線傳 感器定位螺栓6、底座絲桿9、底座絲桿轉柄10、底座絲桿卡爪11組成。基座1為測量底座 機架結;定位螺栓2用來固定旋轉架;把手3用來固定底座貼合法蘭面;旋轉架4攜拉線位移傳感器6移動;旋轉架轉軸5為旋轉架4的旋轉結構;拉線位移傳感器定位螺栓6固定拉線位移傳感器7于旋轉架4 ;底座絲桿9連接底座絲桿卡爪11 ;底座絲桿轉柄10控制底座 絲桿9運動;底座絲桿卡爪11為將測量底座于法蘭面定位的結構。

　　進一步地，拉線位移傳感器7上附有線頭卡爪8,用于固定拉線位移傳感器線頭于 待測合攏管法蘭端面。

　　進一步地，PDA數據存儲器12通過數據傳輸線13接收存儲拉線位移傳感器7的 測量數據，同時向拉線位移傳感器7供電。

　　圖4-7所示為測量原理示意圖，通過底座絲桿卡爪11將測量底座固定于法蘭端面α;將旋轉架4將拉線位移傳感器7旋轉至A點，通過定位螺栓2將旋轉架4固定。利用線 頭卡爪8將拉線位移傳感器線頭固定于法蘭端面βh的點D，通過內置磁解碼器將拉線距 離轉化為數字信號輸出，由PDA數據存儲器12記錄點A、D之間相對位移AD，同理分別調節 旋轉架4至B、C點固定，通過PDA數據存儲器12記錄點B、C到點D的相對距離BD、CD，通 過PDA數據存儲器12自動匯總AD、BD、⑶為點D的參數包。采用相同方法得到法蘭端面p β上E、F點的參數包。

　　進一步地，將PDA數據存儲器12與電腦上的配套軟件連接，自動生成以上各點坐 標的參數包TXT文件，通過測得的AD、BD、CD、AE、BE、CE、AF、BF、CF相對距離，計算兩個法 蘭端面α、β的空間相對位置。

　　進一步地，根據計算所得的法蘭端面，α、β的空間相對位置，通過軟件自動計算待 合攏管所有可能的布置方案，并根據彎角最優、形線最短等原則選取最優管路形狀。

　　進一步地，根據所選取的最優管路形狀，通過軟件自動生成管路形線圖紙，圖紙信 息包括管子屬性，法蘭接頭屬性、自動尺寸標注、短管裝配數據、管件加工明細、彎管機彎管 數據等，并自動輸出三維模型和加工小票。

　　參照?qǐng)D4,圖4所示為本實用新型實施例中配套軟件所輸出的管路圖紙信息。

　　采用本實用新型所提供的測量裝置不僅可以滿足測量精度要求，還可以實現自動 出圖，本實用新型減小了測量裝置的體積與重量，簡化了測量裝置的操作，降低了制造成 本。
