磁致伸縮位移傳感器檢測雙擠壓機構的位置

     壓塊機采用雙擠壓機構。木塊被連續擠壓成型，并交替從左右兩側彈出。當右側擠壓機構正在進行擠壓時，設備會將擠壓完成的木塊從左側彈出。然后左側擠壓機構會被移動到壓縮缸前面，并在右側擠壓機構彈出成型木塊的同時將一個木塊擠壓成型。該過程會連續地重復進行。按照這樣的順序運行時，在雙擠壓機構中必須總有一個木屑正好位于壓桿之前。否則，在最大型的壓塊機中其液壓機構所產生的大約600 bar壓力就會施加到金屬機構上（而不是木屑上）。這會帶來巨大的損壞，甚至?xí)乖O(shè)備完全毀壞。

　　現在使用了一個來自易測電氣的磁致伸縮位移傳感器來代替之前使用的接近開關，以檢測擠壓機構的位置。其帶來的好處從安裝時就已經體現了出來：以前裝配工必須把接近開關擰進去、對它們進行精確地調節、暫時上緊然后才能最終將它們固定好。“如果沒有將開關精確調節好，它們經常會很快損壞。” WEIMA集團的銷售經理Jorg Topfer在談到接近開關的問題時這樣說道。

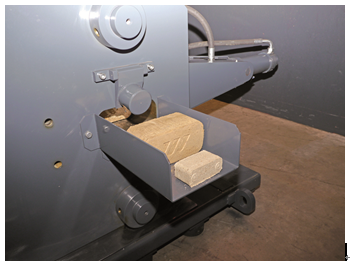

　　壓塊機不只生產150 x 60 mm的成型塊，也能生產大尺寸成型塊

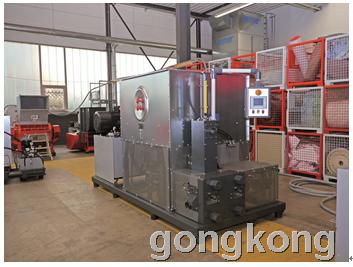

　　緊湊型TH 1500 M壓塊機可以使用叉車進行提升和運輸

　　裝配工現在只需將磁致伸縮位移傳感器固定到雙擠壓機構的液壓缸上、并將傳感器中帶導軌的定位元件連接到液壓活塞上即可。然后電氣工程人員就可以通過PLC對傳感器自動進行示教。PLC會使其運動到擠壓機構的“最左位置”和“最右位置”并將磁致伸縮位移傳感器的對應測量值記錄下來作為開關點使用。WEIMA的專家對傳感器進行編程就像使用一個開關一樣方便。PLC會計算4到20 mA的模擬信號值（該模擬信號僅與雙擠壓機構的兩個位置有關）并將其用于顯示。
