自動校直機主要用來自動、高效、高精度地校直軸、管、棒等類零件在機械加工或熱處理過程中產生的軸心線彎曲變形，提高機械傳動精度，減少震動和噪音，提升產品檔次及延長使用壽命。
現國內開發一種對實際校正量進行跟蹤檢測并與理論校正量進行比較處理，通過比例伺服閥和位移傳感器進行雙閉環控制，對軸類零件軸心線彎曲變形進行自動校直的自動精密液壓校直機。
它采用電液比例伺服閥進行控制，伺服油缸采用內置式磁致伸縮位移傳感器，大大提高了校直機的控制精度及校直精度，并降低了校直機的安裝難度，不僅操作方便，而且操作的安全性也得到了提高。
附圖說明

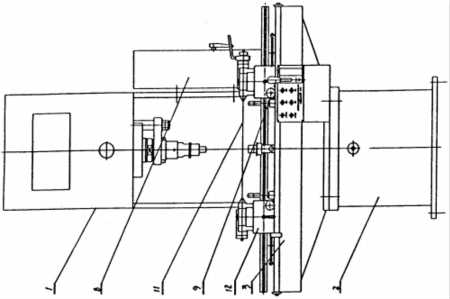

圖1為結構示意圖

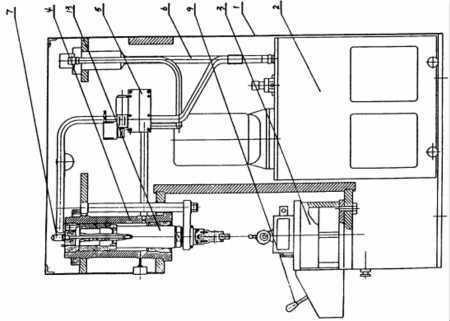

圖2為圖1的側視圖

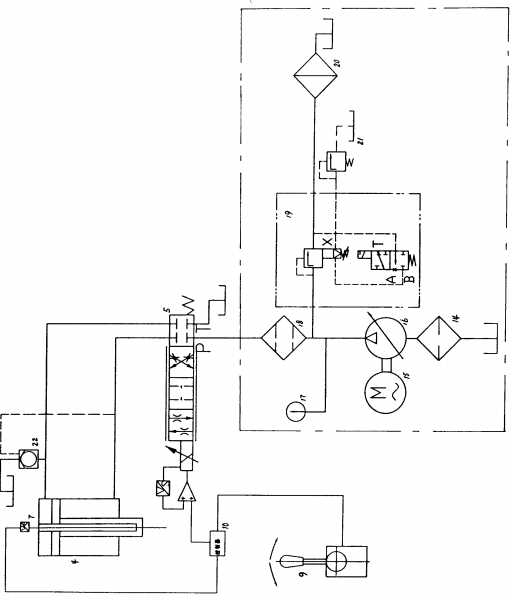

圖3為工作流程圖
具體實施方式
參閱圖1、圖2，本發明包括機身1、液壓動力源2、工作臺3、伺服油缸4、電氣柜8以及操作箱9，工作臺3設于機身1上，液壓動力源2、伺服油缸4設于機身1內，液壓動力源2與伺服油缸4之間設有比例伺服閥5并由液壓控制部分6將其連接，伺服油缸4內設有磁致伸縮位移傳感器7，機身1上設有電氣柜8及操作箱9，電氣柜8內設有比較器、控制器10及放大器等，控制器10分別連接操作箱9、比例伺服閥5及位移傳感器7。
參閱圖3，它是這樣工作的：首先啟動電氣柜8電源，通過操作箱9讓校直機處于工作狀態。將被校直工件11裝在工作臺3上的附具12上，調整好百分表架并確定工件11的校正點，通過附具頂針旋轉測出被校工件11的跳動量并確定校正值，然后由操作箱9上的精密電位計和手柄電位計輸入校正值，比例伺服閥5按指令信號控制伺服油缸4內活塞桿13的位移量，同時磁致伸縮位移傳感器7的反饋信號返回電氣柜8內控制器10，通過和輸入信號進行比較放大后，由比例伺服閥5來精確控制伺服油缸4的位移量，控制被校工件11的校直精度。
液壓動力源2內包括濾油器14、18，電動機15、柱塞泵16、壓力表17、電磁溢流閥19、調壓閥21、冷卻器20及其它輔附件，其工作過程與現有技術相同。伺服油缸4與比例伺服閥5之間的油路上設有液控單向閥22，可使伺服油缸4無桿腔內的油在返回時不經過比例伺服閥5直接回油箱，既加快油的返回速度又減少系統的發熱量。
