磁致伸縮位移傳感器在復卷機上的應用

發布時間：2019-06-15瀏覽次數：317次

復卷機是造紙機械中整飾加工類的一種設備，其用途是將造紙機生產出來的紙卷（稱為原紙卷）進行依次復卷，紙張經過復卷后做成成品紙出廠。

　　復卷機的工作原理是：紙幅通過引紙輥、導紙輥和復卷機縱切機構切成我們所需要的寬度，然后根據所需要的緊度和成品紙卷的直徑大小而復卷成紙卷。復卷機的主要結構參數就是它能復卷的紙卷的寬度、復卷機能達到的最高車速、成品紙卷的質量、退紙輥的和卷紙的最大直徑、切紙的方法。

　　磁致伸縮位移傳感器使用的位置

　　1.分切系統：長行程、多磁環傳感器

　　2. 壓輥位置：長行程、多磁環傳感器

　　3. 復卷直徑測量：短行程、單磁環傳感器

　　4. 紙卷位置移動測量

　　分切系統

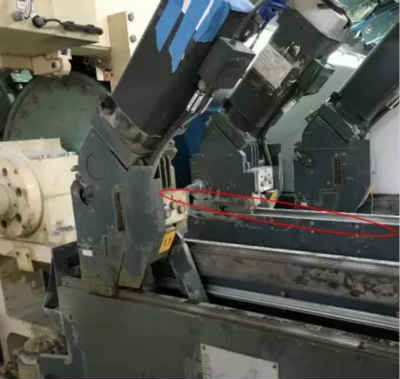

　　在分切系統中，多磁環磁致伸縮位移傳感器的磁環與刀片及刀座固定在一起，刀片與刀座均由電機來帶動，傳感器將磁環位置即刀片和刀座的位置反饋給控制系統，從而實現自動排刀功能。

　　每個分切系統需要2根傳感器，分別測量刀片和刀座的位置。

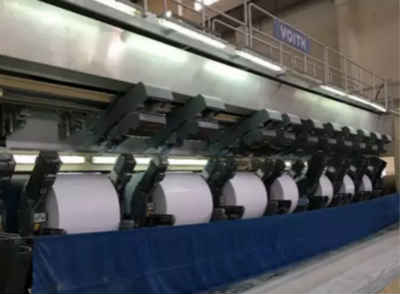

　　壓紙輥

　　首先，在復卷機系統中，壓紙輥對紙卷的緊度控制有重大影響。其中，壓力調整機構起到了保持紙卷以及支承輥壓區壓力恒定的作用，主要目的是防止在剛開始工作時的紙卷打滑或復卷后期卷取太緊。

　　紙卷打滑是因?yàn)榧埦硖p，卷取太緊是由于到復卷后期壓力太大，在現代復卷機系統中，壓紙輥都是自動控制的，這樣就可以對紙幅施加額外的作用力。

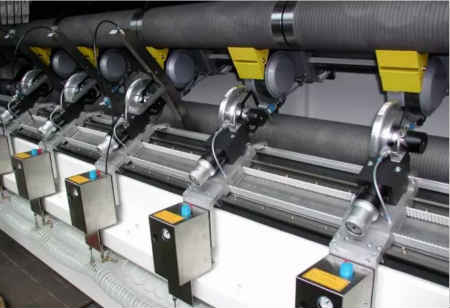

　　分切的每個紙卷均需要一個壓輥，跟分切系統類似，磁致伸縮位移傳感器多磁環傳感器僅需1根傳感器即可對所有壓輥位置進行測量，以保證壓輥位置的準確性。

　　紙張?jiān)诜智星啊⒑缶枰獕狠亯鹤。虼嗣颗_(tái)設備需要2根長行程多磁環傳感器。

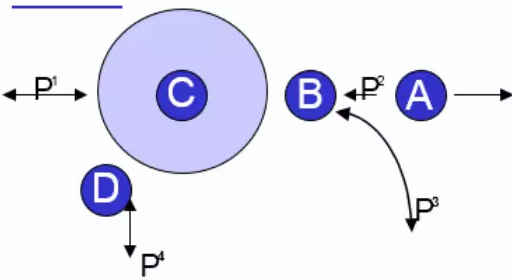

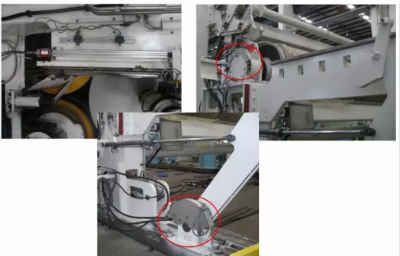

　　復卷直徑測量

　　紙張經過復卷后做成成品紙出廠，不僅對于紙卷寬度有要求，對于紙卷的直徑也是有著嚴格要求的。因此在復卷的過程中需要傳感器對復卷后的紙卷直徑做實時測量。為保證復卷后紙卷的質量，對每個紙卷的兩側都會進行測量。
