磁致伸縮位移傳感器在岸橋上的應用

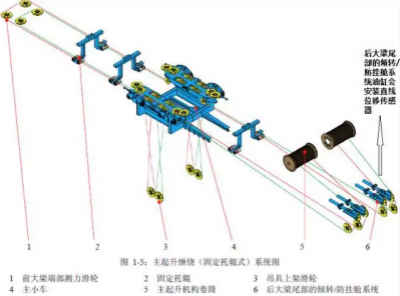

岸橋有四大驅動機構：為主起升機構、前大梁俯仰機構、小車牽引機構、大車行走機構。其中主起升結構圖如下：

　　在主升起結構中，后大梁尾部的傾轉/防掛艙系統中裝有磁致伸縮位移傳感器，其主要作用如下：

　　主起升鋼絲繩通過多功能液壓系統可以實現吊具的定位（傾轉）和掛艙保護。吊具的傾轉是通過改變液壓缸的位置來實現，伸長或縮短鋼絲繩長度來調整集裝箱繞3個相互垂直的立交軸線的轉角。

　　掛艙保護功能則是在發生掛艙緊停后，將處于高速轉動的起升機構系統的動能通過液壓系統轉化為熱能釋放掉。這樣就能防止破壞性事故的發生，諸如鋼絲繩拉斷、岸橋結構損壞甚至傾覆或倒塌等。

　　對于傳感器，一般安裝在液壓缸的位移傳感器行程為1600mm，油缸工作在最小位置時，每個液壓缸伸出800mm。其中油缸的0mm~800mm行程用于掛艙保護，剩余的800~1600mm行程用于吊具的傾轉動作以及鋼絲繩長短的調整。

　　磁致伸縮位移傳感器實際安裝位置如下：

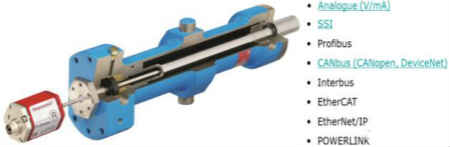

　　推薦傳感器：RH系列傳感器

　　? Shock & Vibration Resistant 防沖擊或震動

　　? Standard pressure proof housing for 350 bar, 700 bar peak 標準外管可持續耐壓350bar,最高700bar

　　? On request up to 800 bar, 1200 bar peak 可定制外管持續耐壓800bar,最高1200bar

　　? Electronics & sensor element easily replaced 可輕松更換電子元件和波導管，無需撤壓
