磁致伸縮位移傳感器應用于氣缸驅動實現精確位移控制

位移傳感器在自動化生產線中發揮著至關重要的作用。通過實時監測氣缸的伸縮情況，傳感器確保機械臂或其他執行機構在生產過程中達到預定的位置精度。這種精確控制不僅提高了生產效率，還大大降低了廢品率，確保了產品質量的一致性。

氣缸的主要應用行業

　　?工業生產裝配線

　　·裝配

　　在裝配工作中，氣缸與驅動器等其他元件組合成一個系統，工作速度快， 精度高，適用于復雜的裝配工作

　　·重復定位

　　抓取，往復運動和放置動作需要很高的重復定位精度

　　?電子行業

　　要求安裝空間小，定位精度高

　　?食品行業

　　-符合嚴格的衛生標準

　　-適用于腐蝕環境

　　-潔凈的動力源 （氣源）

　　?過程處理行業

　　-廢水處理廠，發電廠，造紙廠，石油化工 等

　　-在流體的運輸，處理及排放過程中起著重要作用

　　-與球閥，蝶閥等閥門配套

　　-氣動元件可提供截止，開關和控制功能

　　-防爆，安全性能高，節省成本

　　? 包裝行業

　　-高度的靈活性，根據客戶的需求而改變

　　-結構緊湊，節省空間

　　-應用靈活，效率高

　　-模塊化結構

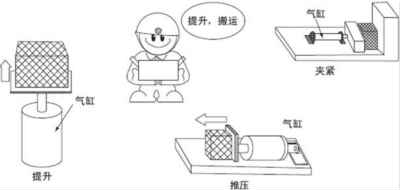

　　氣缸在工業中的應用場合示意圖

　　氣動伺服定位系統

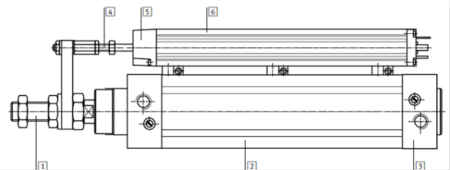

　　外置式安裝 ---采用磁致伸縮位移傳感器EP/EL/ER系列產品，無需改變氣缸缸體結構，安裝/拆卸方便

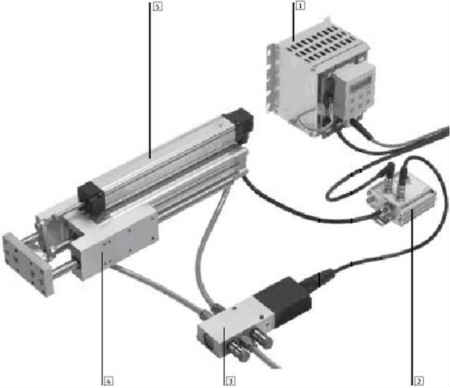

　　氣動伺服定位系統示意圖

　　標號1-伺服定位控制器；

　　標號2-伺服控制連接器；

　　標號3-比例方向控制閥；

　　標號4-氣缸；

　　標號5-磁致伸縮位移傳感器測量系統；

　　集成式安裝 ---采用磁致伸縮位移傳感器EP2系列產品，將傳感器無縫集成在氣缸本體上，成為氣缸的一部分

　　內置式安裝 ---采用磁致伸縮位移傳感器RH/GH/EH系列產品，將位移傳感器內置于氣缸內，不占用外部空間
