磁致伸縮位移傳感器在矯直機中的應用

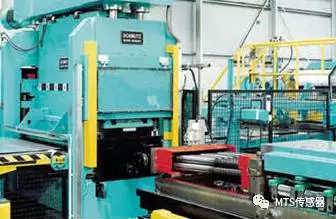

　　矯直機由多機架組成，每個機架的軋輥調整裝置安裝有磁致伸縮位移傳感器，用于檢測當前位置的調整量。即根據工藝計算模型給出的設定值，反饋每個機架的軋輥是否調整到位，這樣當鋼卷展開通過矯直機時將得到精確的校正。

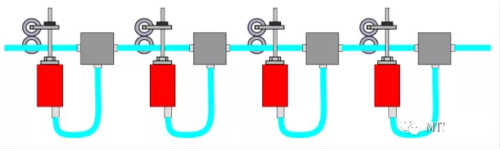

　　在多個機架上都需要安裝磁致伸縮位移傳感器，考慮到布線和實時通信的需要，通常選用總線型位移傳感器，通訊接口信號組態靈活，通訊 插頭即插即用，無需焊接，而且可以保證 很高的絕對精度 (<+10μm) 以及很低的滯后時間。

　　根據使用經驗，可以選用 Profibus-DP總線位移傳感器，帶配線盒，傳輸率1.5 MBaud. 同時支持多磁鐵位置檢測。

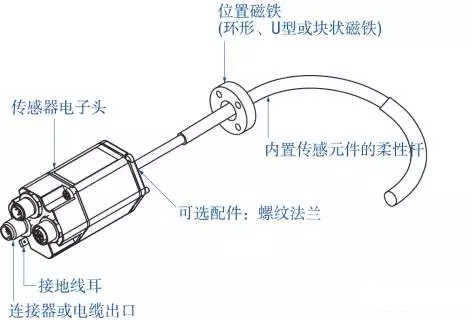

　　配置D53接口的Profibus DP輸出信號傳感器的多磁鐵應用意味著檢測量程較長，RH硬桿傳感器的安裝運輸都比較困難，可以采用RF柔性桿形式的傳感器，RF柔性桿形式的傳感器組成部件如下圖所示：
