激勵信號對檢測線圈檢測信號的優化起著基礎性的作用，基于這點，磁致伸縮位移傳感器以脈沖方波為驅動信號，見圖一所示。

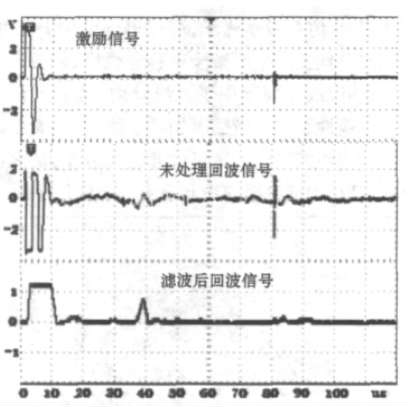

圖一激勵信號和回波信號當DSP 通過事件管理器模塊產生脈沖信號作用于脈沖激勵電路時，脈沖電流隨即產生，假設電流傳到波導絲的時間為 t1，波導絲因受到脈沖電流的激勵產生環形磁場傳輸到活動磁鐵產生磁致伸縮效應的時間為 t2，扭轉彈性波產生到被檢測線圈接收所用的時間為 t3。顯然，脈沖信號發射的時間間隔 T 至少應該大于 t1 + t2 + t3 之和，而電和電場的傳播速度約為光速 c，遠遠大于彈性波的傳播速度 v( 約為 2. 8 ～ 3. 3 km/s) 。因此， t1，t2 可忽略不計，脈沖信號周期必須大于 t3，根據 t3 = l /v 可知，傳感器的測量范圍越大，最小激勵周期也就越大。此外，脈沖信號周期還受信噪比等因素影響，當脈寬一定，信噪比隨著激勵周期的增加呈現上升的趨勢。
脈沖信號的脈寬直接影響激勵脈沖電路產生的脈沖電流的脈寬，根據電磁場理論，磁致伸縮位移傳感器的波導管會因過小的電流脈寬而具有過大的截止頻率，位移傳感器自身也會因為過大的電流脈寬而具有過高的位移測量誤差，因而脈寬的選擇不是隨意的，必須結合激勵周期等因素整體考慮。
綜合整個位移傳感器系統設計，激勵脈沖信號周期為 4 ms，脈沖寬度為 80 μs 時，位移傳感器檢測模塊檢測到的彈性波信號具有較大峰值和較好效果，如圖一所示。
