磁致伸縮位移傳感器信號激勵原理

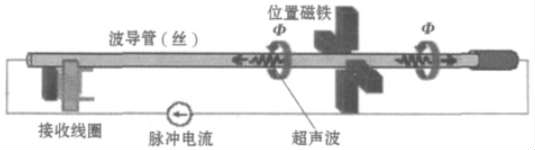

磁致伸縮位移傳感器模型如圖 1 所示，DSP 控制脈沖信號作用于激勵脈沖電路，產生的脈沖電流作用波導絲，便會產生一個環形磁場 Фi，該環形磁場將沿著波導絲向活動磁鐵方向以光速傳播; 而活動的永磁鐵會在其周圍引發一個軸向的穩恒磁場 Фm，這兩個磁場相交，便會瞬間合成一個螺旋形的扭轉磁場 Ф，根據磁致伸縮效應，波導絲在兩個磁場交匯處的部分將會產生瞬間形變，由此形成一個彈性波，該彈性波會以固定的速度向波導絲兩邊傳播。

　　當彈性波到達檢測線圈位置時，一方面會引起線圈的磁疇發生變化，另一方面磁感應強度 B 也會因?yàn)槟娲胖律炜s效應而發生相應變化。根據法拉第電磁感應規律，在檢測線圈上將能夠檢測到感應電壓，可以用式( 1) 來描述:

　　e = - NS( dB/dt)

　　式中: e 為感應電壓，V; N 為線圈匝數; S 為線圈的截面面積; dB/dt 為磁感應強度變化率。

　　當 DSP 產生激勵信號時，開啟 A/D 采樣直到檢測到彈性波時結束，由于 A/D 轉換速率已知，可以計算 A/D 轉換的次數得到從永磁鐵到線圈的傳輸時間 t，彈性波的傳輸速度 v，線圈和磁鐵之間的距離 L 就可以用式( 2) 計算得到。

　　L = vt
