帶磁致伸縮位移傳感器CKF油缸

1、磁致伸縮位移傳感器 - 基本工作原理

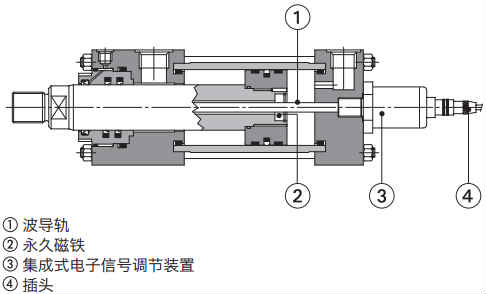

　　磁致伸縮位移傳感器是由一個固定在缸體上的金屬波導軌①,一件固定在活塞桿上的永久磁鐵②和一個安裝在后端的集成式電子信號調節裝置③組成。活塞桿位置的測量基于磁致式伸縮原理：信號調節裝置③發出一個電流脈沖，使其沿波導管①傳輸。當電流脈沖遇到磁鐵②時，波導管上就會產生一個應變脈沖，并返回到信號調節裝置。

　　通過檢測應變脈沖和電流脈沖到達所用的時間，可以精確的計算出磁鐵移動的位置。位移傳感器將測量出的此信號以反饋信號的形式輸出。

　　此類缸一個很大的優點就是位移傳感器與運動部件沒有直接接觸，其壽命大大提高。適用于苛刻環境(沖擊，震動等)或高頻場合。更換位移傳感器時，不用拆卸油缸就可進行，這使得伺服油缸的維護和更換很方便。

　　這類位移傳感器結構簡單，性價比高，CKF油缸普遍地代替了使用外部絕對式編碼器或電阻式位移傳感器的油缸。

　　2 、輸出信號

　　集成式傳感器可提供以下輸出信號配置：

　　模擬式

　　A = 4 -20mA，V = 0 -10V

　　3、傳感器特性

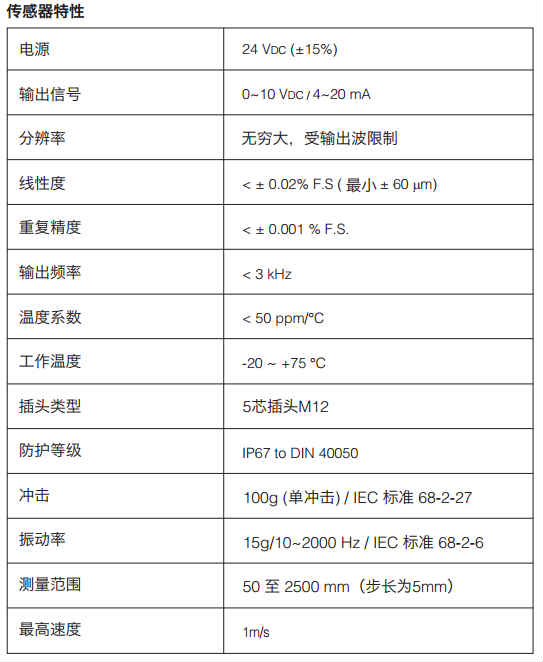

　　CKF使用了“BRSEN”的磁致伸縮位移傳感器，其性能見下表。

　　4 、電氣連接

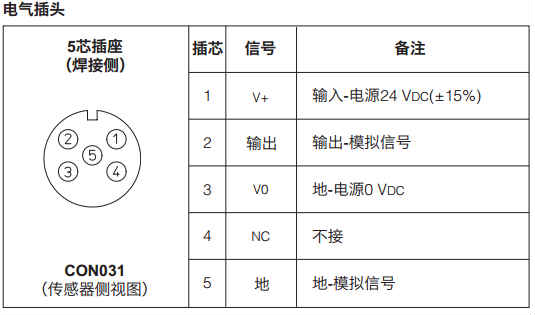

　　5芯插頭M12安裝在傳感器頭部。直動式電纜插座 ④ SP-CON031隨貨提供。選項M可提供直角插座CON041.電氣插頭接線見下表。

　　5、行程

　　標準可選行程為50mm至2500mm，步長為5mm。其它非標準行程請聯系我們的技術部。

　　6 、油缸性能

　　油缸規格，尺寸和安裝方式參見第6 ，7 和 8 節。材料和選項參見第18至26 節。

　　7 、油液要求

　　CKF伺服油缸適用于帶或不帶添加劑的礦物油(HH,HL,HLP,HLP-D,HM, HV)，抗燃液壓油(HFA水基液-90~95%水和5~10%油，HFB油基液-40%水，HFC水乙二醇-最大含水45%)和合成液(HFD-U有機酯，HFD-R 磷酸酯)。此時應根據油液的性能選用相應的密封裝置，參見第25 節。

　　油液推薦性能：

　　- 粘度：15 ~ 100 mm2/s

　　- 溫度范圍：0 ~ 70°C

　　- 油液污染等級：ISO 19/16標準，過濾精度為25цm

　　8、啟動注意事項

　　在啟動伺服油缸時，必須先排氣，如第 27節所示。其它詳細信息請參見供貨時提供的啟動說明。

　　9、警告事項

　　確保伺服油缸和線纜遠離強磁場和電子噪音，確保反饋信號不受干擾。通電之前關閉電源并檢查接線是否正確，以避免錯誤接線導致磁致伸縮位移傳感器損壞。建議在沒有背壓的狀態下直接將泄油口與油箱連接，詳細信息參見第28 節。其它詳細信息請參見供貨時提供的啟動說明。
