磁致伸縮位移傳感器在拖拉機懸掛機構上的應用

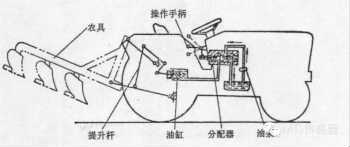

拖拉機上的懸掛機構是指:用來把農機具連接在拖拉機上的一套桿件機構，傳遞液壓升降力和拖拉機對農機具的牽引力，并保持農機具的正確工作位置。

　　現有的多數農用拖拉機的懸掛機構, 其農具的提升和下降的控制部分是機械式的, 由駕駛員通過操縱手柄和一套桿件機構以位移量的形式輸入信號, 輸出量則是通過彈簧、凸輪和力、位調節杠桿機構轉換成的位移量, 從而實現操縱主控制閥對農具位置的調整。機械控制的懸掛機構采用桿件和彈性元件, 結構比較復雜, 彈性元件的遲滯、機械摩擦和桿件的脹縮會影響調節性能。近年來, 拖拉機向大功率、低油耗、輕排放、智能化、密封和舒適性方向發展,磁致伸縮位移傳感器MH系列在農業機械的智能化進程中起著舉足輕重的作用。

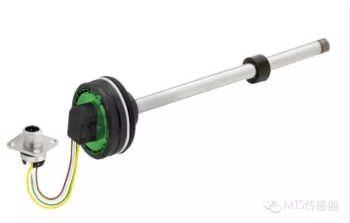

　　農具入土后, 隨著耕深、土質和濕度的不斷變化, 土壤的阻力不斷變化。該變化經上拉桿反應在彈簧總成上, 并通過彈簧桿作用在壓力傳感器上。壓力傳感器測得其壓力信號與預置參數相比較, 當達到預值時, 控制系統使電磁閥動作, 改變油路,使懸掛機構對農具進行相應的提升或下降，MH Agri 農機型磁致伸縮位移傳感器內置于油缸內精確測量油缸行程，實現了拖拉機懸掛機構的自動控制。

　　MH Agri 農機型內置磁致伸縮位移傳感器滿足農業機械中所要求的規格要求,可有效替代電位計,電感式傳感器和拉繩位移傳感器,并且對振動、沖擊、灰塵等環境因素不敏感。

　　成本優化，為農業機械量身打造

　　性能表現優異

　　遵循 2009/64EC 農用機械、ISO 14 982標準

　　堅固耐用，可靠的設計

　　輸出模擬量 電壓 0,5 -4.5VDC

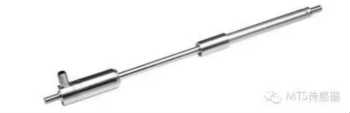

　　MH系列MXR外置式磁致伸縮位移傳感器在缸內安裝不可行的情況下，可安裝在液壓缸的側面或直接與機械結構相連，其堅固性和可靠性同樣出色。

　　不銹鋼外殼

　　測量行程：可達600mm

　　堅固耐用，可靠的設計

　　工作電壓：12/24VDC

　　輸出模擬量 電壓 0,5 -4.5VDC

　　電流 4 -20mA
