1. 如圖所示，安裝前，將“O”形密封圈裝入密封溝槽中，并將位移傳感器旋入缸體上M18×1.5(規格視用戶要求而定)安裝孔中，注意“O”形圈的密封應按圖示要求加工。
2. 根據磁環的位置，在活塞上鉆兩個或四個M3螺紋孔，將磁環用螺釘M3×12 和Φ3 的平墊和彈墊固定好。
3. 將磁環和安裝板插入測桿，螺釘頭部朝向位移傳感器的六方基左側;磁環應盡量與測桿同心，但磁環偏心對測量精度無影響。對測量范圍大于500mm 的磁致伸縮位移傳感器，須在距末端50mm 內加以固定，以減小振動的影響。
液壓油缸內置式外掛圖如下：

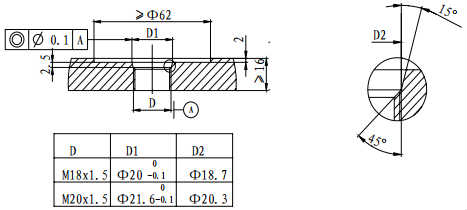

安裝孔尺寸如下圖所示
