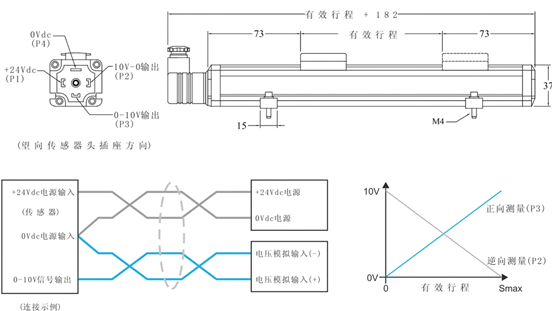

Germanjet磁致伸縮位移傳感器的18series校準方法

磁致伸縮位移傳感器，所設定的有效行程都會較其所規格略長。其因廠方要確保所設定的長度一定能覆蓋客戶所要求長度。因此位移傳感器在安裝後，一定要作出校準。校革步驟如下:

1) 先把機臺移動到其起始點，然後把電子尺相對讀數記下。

范例:在起始點，位移傳感器讀數= O.2 V

2) 把機臺移動到另一位置，然後測 量其實際行程和記錄位移傳感器相對讀數。

范例:實際行程= 98mm ，位移傳感器讀數=9.5V

3)計算校準"斜率"

斜率=(實際行程)/(位移傳感器實際行程讀數-位移傳感器起始點讀數)

范例:斜率二 (98mm)/(9.5V-O.2v)=10.537

4)計算校準“機臺零位”

機臺零位=(斜率)/(位移傳感器起始點讀數)

范例 :機臺零位=(10.537)/(0.2V)=2.106

5)代入以下方程式計算實際機臺位移

位移=(斜率)x(位移傳感器讀數) -(機臺零位)

范例:位移=(10.537)X(位移傳感器讀數)-(2.106)
