磁致伸縮位移傳感器應用于人造板連續平壓設備

      在人造板制造過程中，原材料經過切削、干燥、施膠后，進入成形、預壓和熱壓工藝，然后冷卻后最終形成所需要的板材。其中熱壓工藝過程中，越來越多使用到連續平壓技術，同另一種常用的多層周期熱壓技術相比較，有工藝調整靈活、裁邊損失少、施膠量少等優點。

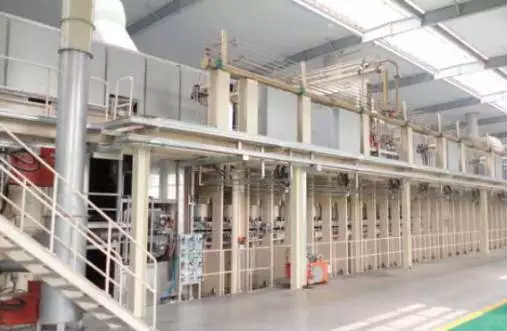

　　所謂連續平壓，即如下圖所示設備展示的功能。下圖中機架內連續排布一系列油缸，油缸帶動鋼板完成下壓動作。

　　根據板坯的材質、厚度、含水率、膠粘劑和熱壓溫度等，可以試驗得出不同的壓力曲線、熱壓板撓度和分布區段。如加工16毫米的中密度板，可能壓力區段分為5、4、3、2、1.5MPa等5個區段。每個壓力區段要配合不同的熱力參數，實現油缸的不同下壓行程。因此，就需要磁致伸縮位移傳感器，對油缸的下壓動作進行控制，從而在不同壓力區段內對板坯實現不同的下壓行程。

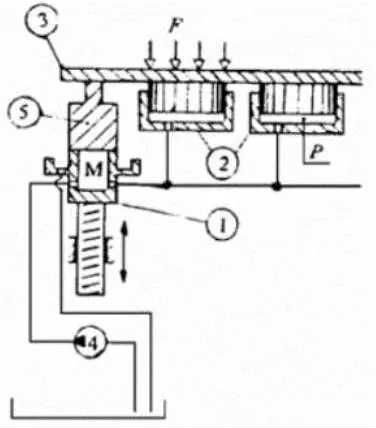

　　磁致伸縮位移傳感器為了安裝方便，一般安裝在油缸的外部，相互配合如下圖(M——位移傳感器;3——控制板;2——油缸;5——控制頭)：

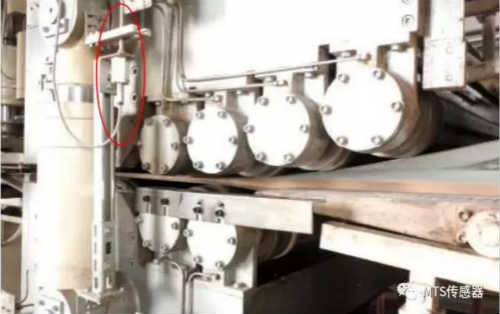

　　另外壓機入口也需要使用磁致伸縮位移傳感器(如下圖中紅圈內設備)，對上熱板的半徑進行連讀的調節，從而使整套設備適應不同厚板和薄板的工藝要求，從而實現更加靈活的布局。

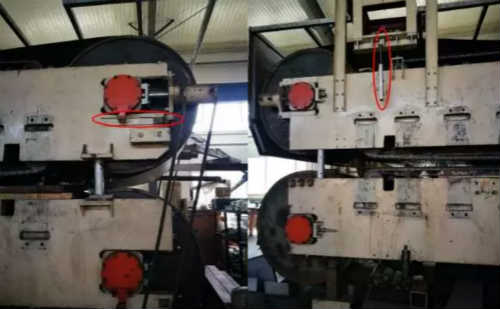

　　此外磁致伸縮位移傳感器也被用來控制輥筒的位置，對整套熱壓系統的工作狀態做連續的監控，安裝位置如下圖紅圈部分：

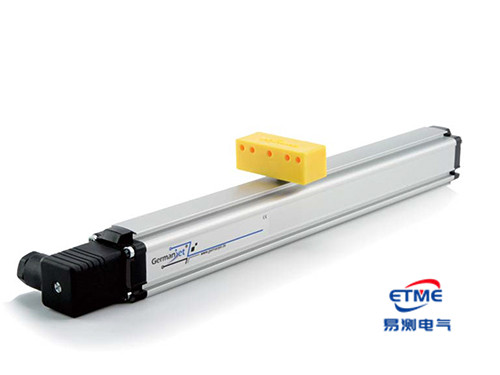

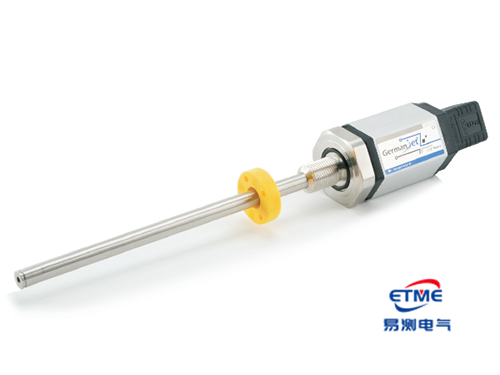

　　在上面的應用中，采用了內置式位移傳感器和外置式位移傳感器，主要有著如下技術優勢：

　　高精度的測量保證了板材質量，木材厚度誤差不超過0.1毫米。

　　位移傳感器結構堅固，不受外界環境(如高溫、木屑等)影響，保證了整套系統穩定連續運行。
