磁致伸縮位移傳感器在液壓伺服同步頂升系統中的應用

      液壓伺服同步頂升系統具有主要應用于重型設備的維修、建筑、礦山、船舶等行業，并且隨著行業的發展，對同步精度的要求越來越高。該系統非同于一般的千斤頂，在該系統中包含多個油缸的協調控制。

　　系統中對于多個油缸的同步控制要求很高，磁致伸縮位移傳感器安裝在頂升油缸中，用于測量各個油缸的實時位置和速度，并發送給上位機用于同步控制。

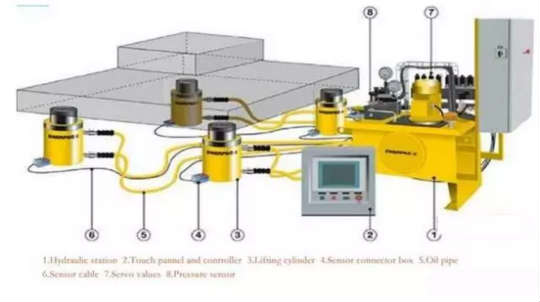

　　液壓伺服同步頂升系統如下圖所示：

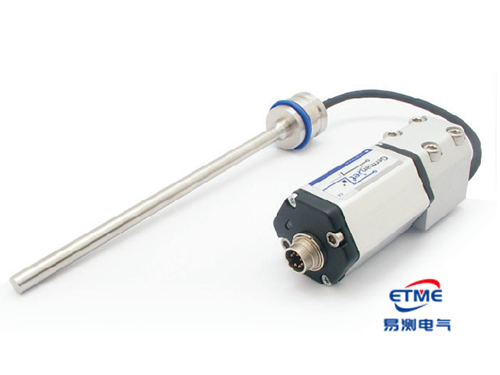

　　考慮到液壓頂升油缸底部安裝空間有限，在進行位移傳感器選型時，我公司推薦客戶使用分體式磁致伸縮位移傳感器，即將電子頭與測桿作物理性的分離，這樣可以有效地節省安裝空間，適用于緊湊型應用場合。

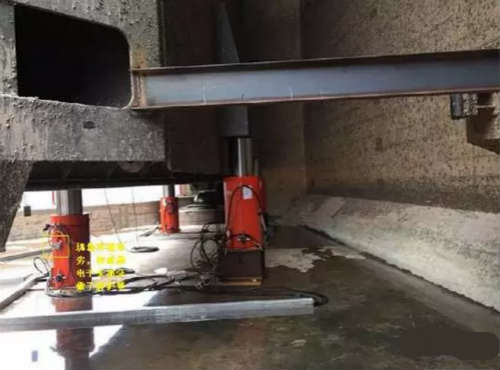

　　包括頂升油缸在內現場一共有4個油缸, 每個油缸內安裝一支RD4位移傳感器,用于同步控制。

        分體式19d磁致伸縮位移傳感器安裝空間小，可以將電子頭部分移至油缸側面

　　?接口豐富，在多個油缸測量的情況下選擇總線或者以太網接口減少了現場接線

　　防沖擊或震動，性能穩定

　　標準外管可持續耐壓350bar,最高700bar

　　可定制外管持續耐壓800bar,最高1200bar

　　可以單獨更換電子頭部分，維修方便
