磁致伸縮位移傳感器在成型機的應用

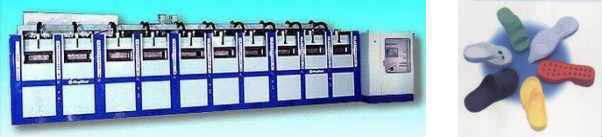

     成型機主要由射出系統、合模系統、電腦控制系統及油壓系統組成。工作站數為 6 站、10 站或可以根據客戶要求定制。每一個工作站有兩付模具，射出系統有左右兩個射出機構及射槍。

　　磁致伸縮位移傳感器安裝在發泡成型機射出系統的射出移座機構中，射出系統主要由基座、導軌、射出座移座機構、射出機構、定位機構及輔助機構組成。磁致伸縮位移傳感器與安裝于定位機構的磁環組成成型機的精確定位系統，使射槍的射出口與合模系統中的模具注射口精確吻合。每一個磁環對應一個相應的工作站。整個控制系統主要由觸摸屏PC、PLC、中繼板、驅動板、電源模塊等組成，觸摸屏 PC 用于系統各種參數的組態、設定及顯示，PLC 用于控制整個系統的運動。每一個工作站上都有一個操作面板，都可以啟動系統，但互鎖。主要控制過程如下：

　　按下啟動按鈕，由變頻器控制的滑輪減速機驅動射出座移動機構向右移動，當磁致伸縮位移傳感器進入1號工作站對應的磁環時，輸出一個電信號，射出座減速運行，到達設定的位置時，立刻停止，射出機構動作，使射槍的射口準確對準合模機構的注射口，然后進行精確注射過程。注射完畢，射出機構返回原位置，射出系統驅動機構動作，進入下一個工作站，進行下一次注射過程，如此反復。由于鞋底的大小、顏色各不相同，經常需要采用不同的工藝過程，例如工作站的注射順序，射槍與合模系統的模具搭配等，通過使用磁致伸縮傳感器可以方便靈活地實現這一要求。磁致伸縮傳感器不但實現了系統精確定位的要求，并且簡單地實現了控制過程的多樣化。

　　磁致伸縮位移傳感器在成型機應用的益處：

　　非接觸定位，無磨損，壽命長。

　　定位精度高，重復性好，可靠性高。

　　利用磁致伸縮位移傳感器輸出信號為絕對數值的特性，簡化控制過程及程序編寫。

　　在惡劣工作環境下工作正常，抗干擾性能強。

　　安裝方便，接線簡單，故障率低。

　　不需定期標定和維護。

　　具有反向極性保護功能。
