油缸安裝 - 帶耐壓圓管外殼的磁致伸縮位移傳感器是通過公制M18 x 1.5 或英制3/4"-16-UNF-3A 螺紋法蘭安裝作油缸內置，又或使用螺母固定作機械外置。如果可能，傳感器安裝的支撐物料應使用非導磁材料。安裝尺寸必須正確計算清楚，詳細尺寸要求請參考相關的傳感器資料。
機床安裝 - 磁致伸縮位移傳感器可以以任何位置自由安裝，正常情況下，傳感器應該被牢固安裝在不動支架上。位置磁鐵被安裝在機器的運動部件上，沿傳感器測桿作非接觸式的運行測量。
水平安裝 - 為了避免磁鐵和磁致伸縮位移傳感器的損壞，傳感器應小心的以水平方向進行安裝。如果位移傳感器行程超過1米，傳感器末端應該有材料固定支撐。當傳感器特別長而且是以外置安裝時，傳感桿中間也應該有均勻分佈的支撐架(選用非導磁材料)。同時，傳感器必須選用有缺口的磁鐵方便跨過中間的支撐架子(見下圖例)。
戶外使用 - 如果磁致伸縮位移傳感器在戶外使用時，必須加裝保護罩，防止下雨時雨水沿電纜或接頭滲入電子頭內。保護罩必須有去水口， 防止水份被積存在罩內。如果可能，用戶可以在傳感器電子頭部份(尤其是電纜與接頭位置)有可能進水的位置加注硅膠作密封保護。還有， 配對接頭必須鎖緊。
注意事項：請確保位移傳感器被安裝在遠離強磁場和電氣噪音高的地方，24Vdc供應電源必須保持低波動與穩定。傳感器外露部份(尤其是電子頭)必須得到保護，以防止外來物體撞擊。還有，電纜應該被裝入合規格的電氣導管內。而電纜的轉彎位置必須有充分的半徑，以防止電纜結構損壞。

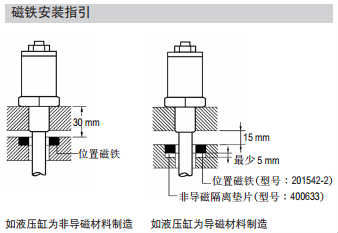

位置磁鐵 - 為了保證測量的精確性，位置磁鐵的安裝支架必須用非導磁材料製造(如螺絲、隔離墊片與支撐等)。關于磁鐵的正確安裝與尺寸要求，請參考下圖的磁鐵安裝指引。
