內置位移傳感器檢測位移量的液壓油缸

液壓油缸普遍應用于工程機械、工程車輛中，普通的液壓油缸無法檢測到活塞桿 伸出的長度，更加無法精確控制油缸的活塞桿所伸出的長度。當需要伸縮調整時，通常依靠 人工觀察、調整，操作人員勞動強度大，且伸出精度比較低。隨著工程機械、工程車輛智能化 程度的提高，精確檢測、并精確控制活塞桿的伸出長度的液壓油缸的需求日益增加。

　　現有內置位移傳感器液壓油缸的技術是：位移傳感器安裝于缸筒底部的外側，由于缸筒底部外側被位移傳感器占據，因此只適用于中間鉸軸連接或者中間法蘭-端部法蘭 連接方式的液壓油缸。中間鉸軸連接方式油缸的主要缺限是油缸只能垂直于鉸軸中心擺動，其它方向的運動受到限制。中間法蘭和端部法蘭連接方式的油缸任何方向都不能擺動。 因此，對液壓油缸安裝方式必須采用耳環式聯接方式的工程機械、工程車輛來說，檢測和控 制活塞桿的伸出長度時，只能采用易出現故障的外置位移傳感器的方法。

　　實用新型內容

　　本實用新型所要解決的技術問題在于提供一種內置位移傳感器檢測位移量的液壓油缸，該液壓油缸能即時檢測、即時控制油缸活塞桿伸出位移量，且采用耳環連接方式，以滿足智能化程度高的工程機械、工程車輛的高精度需求。

　　為解決上述技術問題，本實用新型的技術解決方案是：

　　一種內置位移傳感器檢測位移量的液壓油缸，包括缸筒及密封安裝于缸筒內的活 塞;所述活塞為中空結構，其中空腔內固定有一磁環，該活塞連接一中空活塞桿;所述缸筒的底部筒內固定地安裝有一非接觸式磁致伸縮直線位移傳感器，該直線位移傳感器連接有一傳感器桿，該傳感器桿無接觸地伸入活塞和活塞桿的中空腔內;且該直線位移傳感器通過信號線與一信號連接器連接，該信號連接器安裝在缸筒底部的側面;所述缸筒的底部外側還設有一耳環，缸筒由前筒和底筒兩部分組成，前筒和底筒之間的連接為焊接連接或者螺紋連接。

　　所述活塞桿的桿端安裝有關節軸承，耳環上安裝有關節軸承，直線位移傳感器上安裝有密封圈與缸筒實現密封。缸筒的底部側面對稱地安裝有止動螺釘，該止動螺釘4抵頂在所述直線位移傳感器的側面。塞與所述缸筒之間安裝有一支承環，信號連接器安裝在所述缸筒底部側面的孔之內，該孔的周向位置根據實際需要而定，磁環由一卡環固定。

　　采用上述方案后，由于本實用新型將非接觸式磁致伸縮直線位移傳感器內置在液壓油缸的缸筒內部，這樣缸筒底部外側就可以用來設置耳環，從而使液壓油缸可以實現耳環式連接，不但可使油缸在工程機械上任何方向的擺動，而且通過內置的直線位移傳感器，可以即時檢測、即時控制油缸活塞桿的伸出位移量，從而可以滿足智能化程度高的工程機械、工程車輛的高精度需求。附圖說明

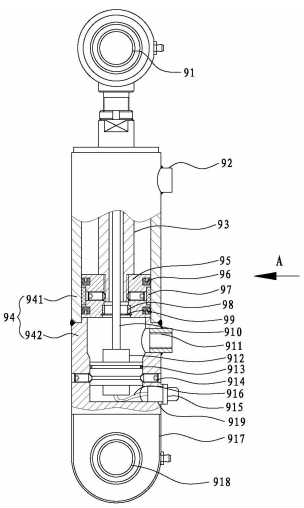

　　圖1是本實用新型的結構示意圖;

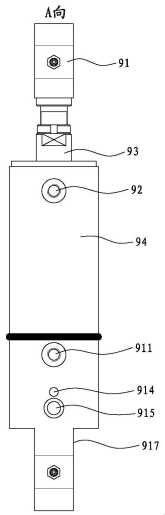

　　圖2是圖1的A向視圖。

　　具體實施方式

　　下面結合附圖和具體實施例對本實用新型作進一步詳述。

　　本實用新型所揭示的是一種內置位移傳感器檢測位移量的液壓油缸，如圖1及圖 2所示，為本實用新型的較佳實施例。所述的液壓油缸主要包括缸筒94及密封安裝于缸筒94內的活塞95，該活塞95與缸筒94之間可以通過一密封圈96實現密封。所述的活塞95為中空結構，其中空腔內固定有一磁環98，該磁環98可以由一卡環99固定。所述的中空活 塞95連接一中空活塞桿93，所述缸筒94側壁相對活塞95兩側分別開有有桿腔油口92及無桿腔油口911，當油液從有桿腔油口92進、由無桿腔油口911出來時，活塞桿93縮進，反之，則活塞桿93伸出。所述缸筒94的底部筒內固定地安裝有一非接觸式磁致伸縮直線位移傳感器912，該直線位移傳感器912上可安裝有密封圈913與缸筒94實現密封，以防止缸 筒94內的油液外漏。所述直線位移傳感器912連接有一傳感器桿910，該傳感器桿910無 接觸地伸入活塞95和活塞桿93的中空腔內。該直線位移傳感器912通過信號線916與一 信號連接器915連接，該信號連接器915安裝在缸筒94底部的側面，在使用時與工程機械 或者工程車輛的控制裝置相連接。另外，所述活塞桿93的桿端可以安裝一關節軸承91，所述缸筒94的底部外側設有一耳環917，該耳環917上也可安裝一關節軸承918。為了方便 加工及組裝，所述的缸筒94可以由前筒941和底筒942兩部分組成，前筒941和底筒942 之間的連接可以是焊接形式，也可以是螺紋連接方式。而所述的耳環917可以與所述底筒 942成型為一個整體。

　　更進一步的，所述缸筒94底部側面可對稱地安裝有止動螺釘914，該止動螺釘914 抵頂在所述直線位移傳感器912的側面，用以防止該直線位移傳感器912的軸向移動。所述的活塞95與所述缸筒94之間還可安裝有一支承環97，由該支承環97承受活 塞95與缸筒94之間的側向力，以防止活塞95與缸筒94直接摩擦而使缸筒94劃傷損壞。 所述的信號連接器915安裝在所述缸筒94底部側面的孔919之內，該孔919的周向位置可根據實際需要而定。

　　所述液壓油缸的工作原理為：當操縱控制開關使活塞95和活塞桿93在油液的作用下沿缸筒94滑動時，所述傳感器桿910的電流脈沖產生的磁場與磁環98的磁場相交的瞬間產生“磁致伸縮”現象，從而使直線位移傳感器912感應到所述活塞95位移的變化，通過信號連接器915輸出信號即可檢測位移的大小，也可以將信號連接到機器的控制裝置來控制活塞桿93是否繼續動作。

　　需要說明的是，所述的非接觸式磁致伸縮位移傳感器是已經公知和成熟技術的傳感器，不是本發明的保護重點。

　　以上所述，僅為本實用新型的較佳實施例而已，并非用來限定本實用新型實施的范圍。故但凡依本實用新型的權利要求和說明書所做的變化或修飾，皆應屬于本實用新型 專利涵蓋的范圍之內。
