基于磁致伸縮位移傳感器的新型電控泵送油缸

          目前，以混凝土泵車，車載泵為代表的混凝土泵在混凝土澆注施工作業中得到了廣泛的應用，起到了重要作用，大大提高了工程的速度。泵送混凝土時，混凝土泵通過兩個主油缸分別推動兩個輸送缸內的活塞往復運動。混凝土輸送缸內一邊活塞做回收運動，將料斗內的混凝土吸入到輸送缸內;另一邊活塞做伸出運動，將輸送缸中的混凝土送入砼管。如此反復循環實現泵送。

　　在泵送過程中，油缸是泵送系統的執行機構。如何對油缸的運動進行實時監控，并且對主油缸與擺缸的換向時間進行有效的控制，是設計泵送系統過程中的一個重要的難題。傳統的液控系統，如圖1所示，使用通過流體傳輸?shù)膲毫π盘栕鳛榭刂菩盘枺痪哂泻軓姷目煽匦浴６以诓煌沫h(huán)境下壓力信號傳輸?shù)乃俣纫灿兴煌鹘y(tǒng)的電控系統，通常以接近開關作為信號源。一旦在油缸上固定其位置，就不能改變。而且安裝接近開關的過孔會縮短活塞的壽命。因此,設計出一種可實時監控主油缸內活塞的位移,并根據接收到的信號來控制換向的泵送系統，是本領域技術人員所需解決的問題。

　　發明內容

　　本實用新型的目的為了改進上述技術存在的問題和缺點，提出一種使用便捷、可控性強、性能可靠的基于磁致伸縮位移傳感器的新型電控泵送油缸。

　　本實用新型的技術方案為:

　　基于磁致伸縮位移傳感器的新型電控泵送油缸，包括兩個磁致伸縮傳感器、兩個油缸，其特征在于:兩個磁致伸縮位移傳感器的磁尺分別安裝在兩個油缸的活塞桿內部，兩個磁致伸縮位移傳感器的磁環分別安裝在兩個油缸的活塞上，兩個磁致伸縮位移傳感器的頭部分別在兩個油缸的缸體的外部。

　　兩個油缸內的活塞運動的時候，磁致伸縮位移傳感器會將活塞的位移轉換成電信號反饋給現有的控制器。控制器按照程序的要求，在某一位移時候對現有的泵送系統發出指令，控制泵送系統的運作。在程序中可以方便地修改發出指令的位移時刻，而不需要改變油路或磁致伸縮位移傳感器的位置。

　　磁致伸縮位移傳感器，是利用磁致伸縮原理，通過兩個不同磁場相交產生一個應變脈沖信號來準確的測量位置的。由于作為確定位置的活動磁環和敏感元件并無直接接觸，因此該磁致伸縮位移傳感器可應用于極惡劣的工業環境中，不易受到油潰，溶液，塵埃及其他污染的影響。該磁致伸縮位移傳感器的高精度與高可靠性已被認可。

　　安裝本實用新型的泵送系統主油路由恒功率泵供油，多種液壓閥組合成換向閥組，帶磁致伸縮位移傳感器的油缸作為執行機構，利用連接閥塊將兩個油缸的無桿腔或有桿腔連接起來，從而使兩條油缸分別做伸出與回收運動，實現泵送。

　　使用本實用新型后的泵送系統，對活塞在油缸中的位移進行毫米級的監測與反饋。利用這一特性，我們在泵送系統還可以進一步優化系統。進行柔性換向:當活塞即將運動到換向位置時，改變泵的輸入電流，降低泵的輸出流量，從而使換向更加柔和，換向時系統的沖擊更小;電控換向:當活塞運動到換向位置時，控制器發信號給換向閥實現換向;行程控制:當活塞由于泄漏無法運動到有效行程位置時，對連通腔進行補泄油操作實現行程控制。

　　附圖說明

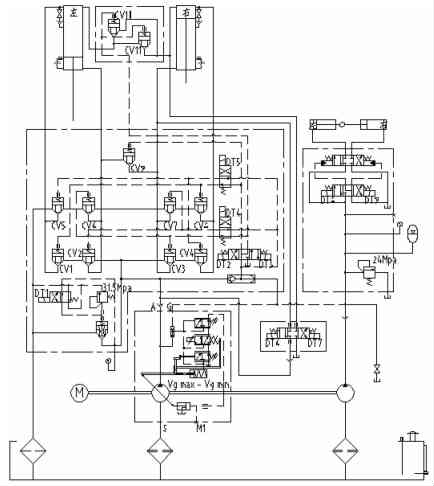

　　圖1為現有混凝土泵泵送系統液壓原理圖。

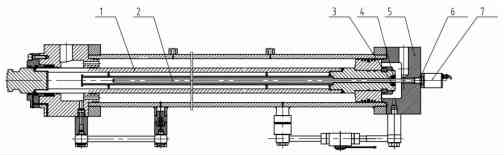

　　圖2為本實用新型的內置磁致伸縮位移傳感器油缸圖。

　　具體實施方式

　　結合附圖對本實用新型作進一步的描述。

　　如圖2所示，基于磁致伸縮傳感器的新型電控泵送油缸，包括兩個磁致伸縮傳感器、兩個油缸，兩個磁致伸縮位移傳感器的磁尺2分別安裝在兩個油缸的活塞桿I內部，兩個磁致伸縮位移傳感器的磁環4分別通過非導磁墊片3安裝在兩個油缸的活塞上，兩個磁致伸縮傳感器的頭部7分別在兩個油缸的缸體5的外部，磁致伸縮傳感器的頭部7與油缸的缸體5之間安裝有密封墊6。

　　當油缸運動時，活塞對于油缸發生相對運動，即磁環相對于磁尺發生相對運動，此時磁環與磁尺的磁場相交產生一個應變脈沖信號，從而得到活塞的位移。

　　如圖1所示，當活塞運動到換向位置時，磁致伸縮位移傳感器反饋一個信號給現有的控制器。控制器接收到這個信號以后，按照程序要求馬上給主換向閥以及擺缸換向閥一個信號，使其閥芯運動，從而完成一個換向。以此類推，實現泵送。在活塞換向之前的某一個位置，控制器還會給一個信號使泵輸入的電流減小，減小泵的流量，減小換向時的沖擊，實現柔性換向。另外，行程控制保證每次泵送活塞都能到達設計位置。
