一種位移傳感器油缸

液壓油缸通常僅僅作為液壓負載使用，在需要位置反饋的系統中，液壓油缸與位置反饋裝置是分開來設計和使用的。而在自動控制領域，機械手臂需要到達一定的位置，這就需要對油缸的精確位置進行測量。

　　實用新型內容:

　　本實用新型的目的是提供一種結構簡單、靈活性好、安裝調試方便，能夠精確控制活塞桿位移量的液壓油缸。

　　本實用新型所要解決的技術問題采用以下技術方案來實現。

　　一種位移油缸，包括缸筒，缸筒一端固定安裝端蓋，缸筒另一端固定安裝支承，缸筒內設有活塞桿，缸筒內的活塞桿內端設有活塞，活塞與缸筒內壁液壓密封，其特征在于:在支承內端設有安裝孔，安裝孔內設有磁致伸縮位移傳感器，在活塞桿上設有用于放置位移傳感器的磁桿的深孔，在活塞桿深孔的開口端部設有磁環套裝在磁桿上。

　　本實用新型的將磁致伸縮位移傳感器一體化集成在油缸內，體積小，結構緊湊，位置測量精度高，可模塊化集成到液壓控制系統中，制造成本低，使用壽命長，安裝方便。

　　附圖說明:

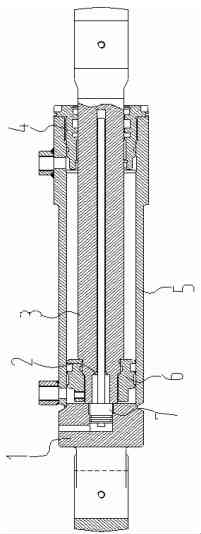

　　圖1為本實用新型的結構示意圖;

　　其中1:支承;2:磁環;3:活塞桿;4:端蓋;5:缸筒;6:活塞;7:磁致伸縮位移傳感器。

　　具體實施方式:

　　為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

　　如圖1所不一種位移油缸,包括缸筒5,缸筒5 —端固定安裝端蓋4,缸筒5另一端固定安裝支承1，缸筒5內設有活塞桿3，缸筒5內的活塞桿3內端設有活塞6，活塞6與缸筒5內壁液壓密封，在支承I內端設有安裝孔，安裝孔內設有磁致伸縮位移傳感器7，在活塞桿3上設有用于放置磁致伸縮位移傳感器7的磁桿的深孔，在活塞桿3深孔的開口端部設有磁環2套裝在磁桿上。

　　活塞桿3在油缸內做往復運動，磁致伸縮位移傳感器7固定在支承I上，傳感器磁環2固定在活塞桿3上，活塞桿3內的深孔可容納磁致伸縮位移傳感器7，當油缸動作時，位移傳感器不動，傳感器磁環2隨著活塞桿3移動，相對位移傳感器做直線運動，位移傳感器產生活塞桿3的位移信號后，通過信號線傳輸給電控系統，在電控系統操作面板上顯示油缸行程。
