帶有磁致伸縮位移傳感器的高壓重型液壓缸

在本實用新型作出以前，若需對液壓缸內的活塞桿運行位置或速度進行監測，并實現自動控制，其方法是在液壓缸帶動的運行機構上安裝外置式線性位移傳感器。由于線性位移傳感器設置于液壓缸之外，不僅占據空間多，而且易受周圍工作環境的影響，例如油漬、溶液、塵埃的污染。嚴重時，無法對活塞桿的運行進行精確測量，難以實現自動控制。

　　發明內容

　　本實用新型的目的在于提供一種帶有磁致伸縮位移傳感器的高壓重型液壓缸。該液壓缸，占居空間少、不受周圍工作環境影響、能實現對其活塞桿運行位置的精確測量，能實現自動控制。

　　為實現上述目的，本實用新型采用以下技術解決方案：本實用新型的帶有線性位移傳感器的高壓重型液壓缸，包括缸筒。缸筒內有活塞桿，其前后端分別固定有缸頭和缸底，該缸頭和缸底上有中心孔。活塞桿的前端穿過缸頭的中心孔后與連接頭相接，其與缸頭的通孔間呈密封狀滑動配合。其特點是活塞桿的后端有周向凸臺，該周向凸臺與缸筒間亦呈密封狀滑動配合。活塞桿后端固定有緩沖磁鐵盒，該緩沖磁鐵盒內固定有磁環。活塞桿、緩沖磁鐵盒和缸底上均有中心孔。缸底的外端固定有傳感器，該傳感器與缸底間相密封，其波導桿依次穿過缸底的中心孔、磁環和緩沖磁鐵盒的中心孔后，插入活塞桿的中心孔內。

　　由于本實用新型的帶有線性位移傳感器的高壓重型液壓缸，其活塞桿的后端有周向凸臺，該周向凸臺與缸筒間亦呈密封狀滑動配合。活塞桿后端固定有緩沖磁鐵盒，該緩沖磁鐵盒內固定有磁環。活塞桿、緩沖磁鐵盒和缸底上均有同心孔。缸底的外端固定有傳感器，該傳感器與缸底間相密封，其波導桿依次穿過缸底的同心孔、磁環和緩沖磁鐵盒的同心孔后，插入活塞桿的同心孔內。使得傳感器機器波導桿與液壓缸融為一體，不進、僅占居空間少，而且不手受周圍工作環境影響，能對活塞桿的運行位置進行精確測量，能實現自動控制。

　　附圖說明

　　圖1是本實用新型的帶有磁致伸縮位移傳感器的高壓重型液壓缸剖視示意圖;

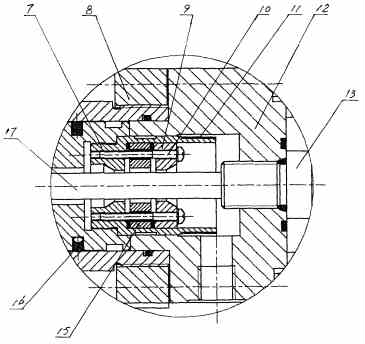

　　圖2是圖1的B放大圖。

　　具體實施方式

　　見圖1和圖2，本實用新型的帶有線性位移傳感器的高壓重型液壓缸，包括缸筒5，缸筒5內有活塞桿2。缸筒5的前后端分別安裝有缸頭3和缸底12。其中：缸頭3和缸底12為圓柱形，其外圓的中間沿其周向加工有凸臺，缸筒(5)的前后端均加工有外螺紋，套圈8的內圓上亦對應地加工有螺紋，缸筒5的前后端均旋擰一套圈8，以便在缸筒5的前后端均形成法蘭。缸筒5的前后端分別套在缸頭3的后端和缸底12的前端上，并借助于螺釘4和墊圈使缸筒5前后端法蘭與缸頭3、缸底12外圓上的凸臺相固連。與此同時，要使套圈8的外圓直徑與缸頭3和缸底12外圓上的周向凸臺直徑相等。缸頭3和缸底12上均有中心孔，活塞桿2的前端伸出缸頭3的中心孔之外，其端部采用螺紋接有一連接頭1，以用于與運行機構相連接。活塞桿2的后端處于缸筒5內，其端部直徑較大且與缸筒5的內徑相等，以形成周向凸臺。該周向凸臺與缸筒5間通過導向環6和密封圈16呈滑動配合。活塞桿2的后端設置有緩沖磁鐵盒7，緩沖磁鐵盒7內有一磁環15，磁環15外面有壓蓋9。該壓蓋、磁環、緩沖磁鐵盒均借助于螺釘10固定在活塞桿2后端上。所說的緩沖磁鐵盒7為圓筒狀，其后端外圓上套有感應套11。

　　缸底12的外端安裝有磁致伸縮位移傳感器13，該線性傳感器與缸底12間通過密封圈相封接，其前端的波導桿17依次穿過缸底12的螺孔、壓蓋9的中心孔、磁環15和緩沖磁鐵盒7底部的中心孔后，插入活塞桿2的中心孔內。

　　所說的磁致伸縮位移傳感器13為德國Germanjet公司生產的19H系列。其在工作狀態下與控制中心14相接。

　　本實用新型的帶有磁致伸縮位移傳感器的高壓重型液壓缸工作時，其內的活塞桿2在液體壓力的作用下沿缸筒5作往復直線運動，從而帶動其后端的緩沖磁鐵盒7及其磁環15沿波導桿17作往復運動。使磁致伸縮位移傳感器13利用兩個不同磁場相交而產生一個應變脈沖信號，由控制中心14檢測所需的時間周期，從而換算出活塞桿2運動的準確位置。其中的兩個磁場，一個來自磁環15，另一個則源波導桿17的電流脈沖。
