磁致伸縮位移傳感器信號發射電路

我國在磁致伸縮材料的研究雖起步較晚，但也取得了一些成就，但大多是關于材料本身性能的研究，應用研究卻較少見.如北京科技大學新金屬材料國家重點實驗室采用一種新的制造技術，制造出磁致伸縮材料的磁致伸縮系數達200-1550ppm,重復性、一致性高，工藝易于控制，成品率高，優于國外相同尺寸產品的性能，并已申明了國家專利。在利用磁致伸縮效應作為位移檢測的敏感元件研究方面，國內研究報道較少，特別是大位移磁致伸縮位移的研究，研究領域主要集中在微距離。

　　由于國內對磁致伸縮位移傳感器需求增長，使得其在各個領域得到了廣泛的應用，但國內技術水平還落后于國外，需要進一步引進新技術，磁致伸縮位移傳感器的研究有著廣闊的市場前景。

　　發明內容

　　本發明的目的在于克服現有技術中所存在的上述不足，提供一種磁致伸縮位移傳感器信號發射電路，以產生與Fe83Ga17材料相匹配的電流脈沖信號。

　　實現 上述發明目的，本發明提供了以下技術方案:

　　一種磁致伸縮位移傳感器信號發射電路，包括:激勵脈沖發射模塊和脈沖電流發射模塊;所述激勵脈沖發射模塊和脈沖電流發射模塊連接;所述激勵脈沖發射模塊將產生的激勵脈沖發射給所述脈沖電流發射模塊，所述脈沖電流發射模塊將激勵脈沖轉化為脈沖電流并將其發送給接口電路。

　　所述激勵脈沖發射模塊主要由振蕩電路，分頻電路以及單穩態多諧振蕩器電路構成，所述振蕩電路產生振蕩信號源并發送給所述分頻電路，信號經所述分頻電路分頻后傳輸給所述單穩態多諧振蕩器電路產生激勵脈沖。

　　所述單穩態多諧振蕩器采用SNJ54121J芯片。

　　所述脈沖電流發射模塊主要由開關電路和充放電電路構成;所述開關電路主要由三極管和mos管組成，所述充放電電路主要由聚丙烯電容組成。

　　激勵脈沖由NPN和PNP三極管組成的所述開關電路控制mos管，從而控制聚丙烯電容的充放電，放電時產生的電荷(經由高速開關二極管)轉移到波導絲上。

　　所述MOS管采用P75N06型號。使電荷轉移充分。

　　所述脈沖電流發射模塊還包括開關二極管，所述開關二極與所述聚丙烯充放電容連接，用于配合電荷的快速轉移。

　　所述開關二極管包括第一開關二極管和第二開關二極管，所述第一開關二極管正端接聚丙烯充放電容的負極，另一端接地;保證電路電流形成一個回路;所述第二開關二極管負端接聚丙烯充放電容的負極，另一端接波導絲。[0013] 在以上技術方案的技術上，優選的，激勵脈沖發射模塊和脈沖電流發射模塊都設置有電容，在激勵脈沖發射模塊中，電容分別設置在震蕩電路、分頻電路以及單穩態多諧振蕩器電路的上游，以減少電源雜波對所生成的激勵脈沖信號的干擾。使激勵脈沖的波形更加穩定。

　　在脈沖電流發射模塊中，電容分別設置在MOS管的上游以及聚丙烯電容的上游，使雜波信號不干擾電容的充放電。

　　與現有技術相比，本發明的有益效果:

　　一、產生幅度、頻率、脈寬滿足要求的激勵脈沖，能使磁致伸縮波導絲產生較強的垂直于軸向的環形磁場，從而使磁致伸縮波導絲產生足夠大的扭轉形變;產生與Fe83Ga17材料相匹配的電流脈沖信號。

　　附圖說明:

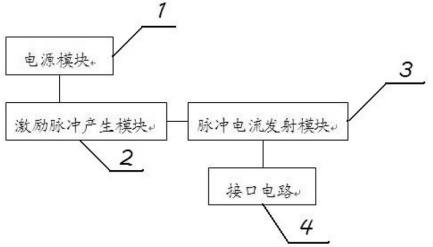

　　圖1是本發明的結構示意圖;

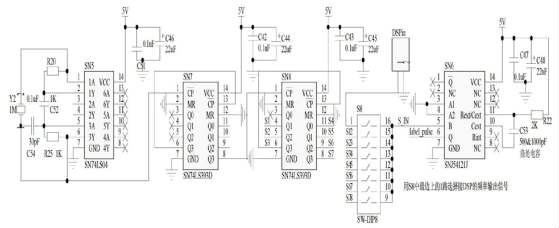

　　圖2是激勵脈沖發射模塊電路圖;

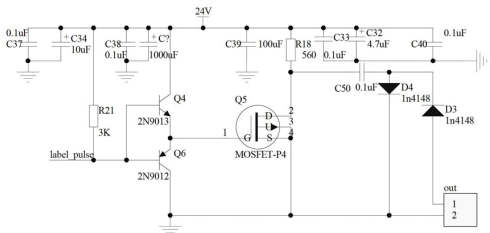

　　圖3是脈沖電流發射模塊電路圖。

　　具體實施方式

　　下面結合試驗例及具體實施方式對本發明作進一步的詳細描述。但不應將此理解為本發明上述主題的范圍僅限于以下的實施例，凡基于本發明內容所實現的技術均屬于本發明的范圍。

　　如圖1所示，一種磁致伸縮位移傳感器信號發射電路，包括:激勵脈沖發射模塊2和脈沖電流發射模塊3 ;所述激勵脈沖發射模塊2和脈沖電流發射模塊3連接;所述激勵脈沖發射模塊2將產生的激勵脈沖發射給所述脈沖電流發射模塊3，所述脈沖電流發射模塊3將激勵脈沖轉化為脈沖電流并將其發送給接口電路4。

　　如圖2所示，所述激勵脈沖發射模塊主要由振蕩電路，分頻電路以及單穩態多諧振蕩器電路構成，所述振蕩電路產生振蕩信號源并發送給所述分頻電路，信號經所述分頻電路分頻后傳輸給所述單穩態多諧振蕩器電路產生激勵脈沖。

　　所述單穩態多諧振蕩器采用SNJ54121J芯片。

　　如圖3所示，所述脈沖電流發射模塊主要由開關電路和充放電電路構成;所述開關電路主要由三極管和mos管組成，所述充放電電路主要由聚丙烯電容組成。

　　激勵脈沖由NPN和PNP三極管組成的所述開關電路控制mos管，從而控制聚丙烯電容的充放電，放電時產生的電荷(經由高速開關二極管)轉移到波導絲上。

　　所述MOS管采用P75N06型號。使電荷轉移充分。

　　所述脈沖電流發射模塊還包括開關二極管，所述開關二極與所述聚丙烯充放電容連接，用于配合電荷的快速轉移。

　　所述開關二極管包括第一開關二極管和第二開關二極管，所述第一開關二極管正端接聚丙烯充放電容的負極，另一端接地;保證電路電流形成一個回路;所述第二開關二極管負端接聚丙烯充放電容的負極，另一端接波導絲。

　　在以上技術方案的技術上，優選的，激勵脈沖發射模塊和脈沖電流發射模塊都設置有電容，在激 勵脈沖發射模塊中，電容分別設置在震蕩電路、分頻電路以及單穩態多諧振蕩器電路的上游，以減少電源雜波對所生成的激勵脈沖信號的干擾。使激勵脈沖的波形更加穩定。

　　在脈沖電流發射模塊中，電容分別設置在MOS管的上游以及聚丙烯電容的上游，使雜波信號不干擾電容的充放電。

　　實施例1

　　電路中使用晶振和SN74LS04芯片組成震蕩信號源，產生震蕩信號;通過兩片SN74LS393計數器電路作為分頻器對信號進行分頻處理，并且留有開關S8以便對輸出頻率進行選擇和設置。根據要求，設計選用SN54121單穩態多諧振蕩器用作單穩態觸發器，使所得的激勵脈沖信號脈寬可以達到ns級別，并且可以根據需要調整脈寬寬度，能夠達到波形快速翻轉和穩定的效果。本次激勵脈沖脈寬設置為30us。

　　激勵脈沖信號輸入后，通過一個NPN和一個PNP三極管以及可以驅動大電流的MOS管組成一個開關作用的電路，控制聚苯乙烯電容充放電，其波形如下圖所示。聚苯乙烯電容具有絕緣電阻高，電容穩定性好，溫度系數小的特點，再配合小型的高速開關二極管1η4148,從而完成將激勵脈沖轉換成電流脈沖的功能。

　　對于激勵脈沖周期的選擇，由磁致伸縮位移傳感器工作原理知，信號發射電路發射一個電流脈沖信號，產生的軸向磁場遇到位置磁鐵產生的磁場，由于威德曼效應會產生一個扭轉彈性波，由于電流脈沖的速度相當于光速，可以忽略不計，所以只需考慮發射脈沖與接收脈沖之間的時間間隔，就能計算得到活動磁環的位置.所以發射脈沖的周期必須大于扭轉彈性波在波導絲中最遠距離傳輸?shù)臅r間。由于實驗中波導絲的長度在Im左右，扭轉彈性波的傳輸速度為3000m/s，所以t=0.33ms，即脈沖周期T > 0.33ms，實踐中取T=0.8ms ο?

　　為了產生足夠大的電流使波導絲產生形變以形成扭轉彈性波，所以實踐中電流強度的大小也很重要，由于波導 絲上的電流強度在0.5-3A最合適，所以實驗中電流應控制在此范圍內。
