調整缸位移傳感器電纜保護結構

軌梁廠的萬能線萬能機架是產品成型的關鍵機架，萬能軋機的輥縫控制采用的是液壓AGC系統，也稱為TCS (Technics Control System)控制系統，TCS控制系統為了對各調整缸位置進行精確調整，每個調整缸都使用了位移傳感器，為了位置反饋數據的實時性，位移傳感器選用的是SSI接口的磁致伸縮位移傳感器，一套萬能機架使用了 13個位移傳感器，3套機架共使用了 35個位移傳感器，SSI接口的位移傳感器使用電纜直接出線，傳感器安裝在調整缸內，通過引出線接到機架頂部端子箱，傳感器一旦損壞，更換困難，對生產影響較大;在實際使用過程中，由于萬能機架工作環境差，即長期處于高溫、水淋的環境下，水容易通過傳感器的線纜出口進入調整缸位移傳感器安裝腔內，導致傳感器頻繁損壞;同時由于高溫烘烤線路，也經常造成傳感器線路損壞。急需一種方式對傳感器電纜進行保護。

　　實用新型內容

　　本實用新型所要解決的技術問題是提供一種避免水進入到調整缸位移傳感器安裝腔內的調整缸位移傳感器電纜保護結構。

　　本實用新型解決其技術問題所采用的調整缸位移傳感器電纜保護結構，包括調整缸、位移傳感器以及傳感器線纜，所述調整缸內設置有安裝腔，調整缸的外壁設置有引出線孔，所述引出線孔連通至所述安裝腔，所述位移傳感器設置在所述安裝腔內，所述傳感器線纜與所述位移傳感器相連并通過所述引出線孔穿出所述調整缸，還包括管狀的保護連接頭，所述保護連接頭密封連 接在所述引出線孔上，所述傳感器線纜穿過所述保護連接頭，所述保護連接頭上設置有防水結構。

　　進一步的是，所述防水結構為耐高溫膠管，所述耐高溫膠管連接在所述保護連接頭上，所述傳感器線纜穿入所述耐高溫膠管內，所述保護連接頭通過螺紋連接在所述引出線孔上。

　　本實用新型的有益效果是:由于采用了保護連接頭，而且保護連接頭上設置有防水結構，這樣即使長期在水淋的環境下也不會有水從引出線孔進入到安裝腔內，避免了油缸位移傳感器的損壞，增加了整個設備使用的可靠性，其保護作用能夠延長位移傳感器的使用壽命。同時，防水結構可以設置為耐高溫膠管，耐高溫膠管不但可以阻擋水進入到安裝腔內，其還能保護傳感器線纜，減輕高溫對傳感器線纜的損傷，延長傳感器線纜的使用壽命。

　　附圖說明

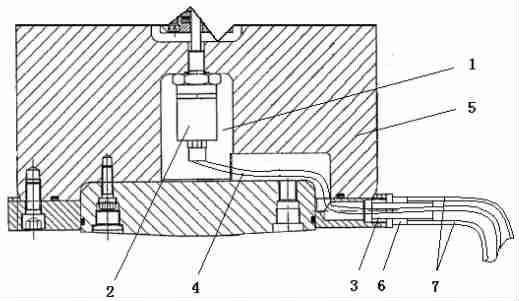

　　圖1是本實用新型的結構示意圖;

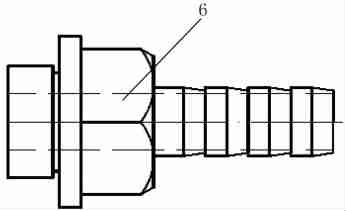

　　圖2是保護連接頭的示意圖;

　　圖中零部件、部位及編號:安裝腔1、位移傳感器2、引出線孔3、傳感器線纜4、調整缸5、保護連接頭6、耐高溫膠管7。

　　具體實施方式

　　下面結合附圖對本實用新型作進一步說明。

　　如圖1所示，本實用新型包括調整缸5、位移傳感器2以及傳感器線纜4，所述調整缸5內設置有安裝腔1，調整缸5的外壁設置有引出線孔3，所述引出線孔3連通至所述安裝腔I，所述位移傳感器2設置在所述安裝腔I內，所述傳感器線纜4與所述位移傳感器2相連并通過所述引出線孔3穿出所述調整缸5，還包括管狀的保護連接頭6，所述保護連接頭6密封連接在所述引出線孔3上，所述傳感器線纜4穿過所述保護連接頭6，所述保護連接頭6上設置有防水結構。保護連接頭6可以按照圖2所示進行設計，也可采用其它管狀結構的方式，為了便于拆卸維護，保護連接頭6推薦采用螺紋連接在引出線孔3上，鑒于密封的需要，可采用管螺紋進行連接。在封裝時，將保護連接頭6連接在引出線孔3上，然后將位移傳感器2安裝到安裝腔I內，使傳感器線纜4穿過引出線孔3和保護連接頭6即可完成封裝。在保護連接頭6內可以安裝防水橡膠圈，這樣就可以和傳感器線纜4密封配合，進而使得安裝腔I與外界隔離開來，在調整缸5的使用中，即使長期處于水淋狀態，也不會有水進入到安裝腔I內，防止位移傳感器2損壞。

　　為了更好的保護傳感器線纜4，如圖1所示，所述防水結構為耐高溫膠管7，所述耐高溫膠管7連接在所述保護連接頭6上，所述傳感器線纜4穿入所述耐高溫膠管7內。耐高溫膠管7可以在一定程度上隔離熱量，避免傳感器線纜4直接接觸高溫，同時耐高溫膠管7還可以隔絕 水，避免傳感器線纜4直接與水接觸，提高了傳感器線纜4的使用壽命。
