使用磁致伸縮位移傳感器代替滾珠鏈條

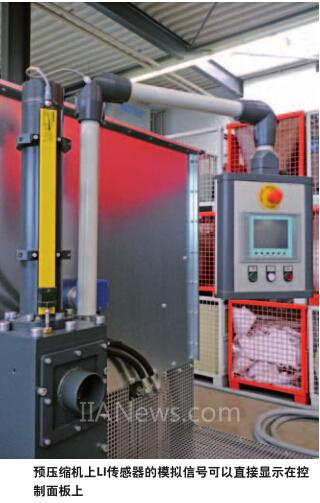

第三個磁致伸縮位移傳感器用于檢測位于實際擠壓室上方的預壓縮機位置。預壓縮機會以較小的壓力將碎屑?jí)簩?shí)，從而避免碎屑失控而進入擠壓室。預壓縮機對進入擠壓室的擠壓原料進行測量，并且需要連續不斷地得到原料的當前運動位置信息。在擠壓模式下，預壓縮機可以提供規定量的木屑。在長度模式下，它會逐漸添加木屑直到達到規定的木塊標準長度為止。

　　到目前為止，WEIMA的技術人員一直在使用他們自主設計的一套磁致伸縮位移檢測系統。一個接近開關通過掃描汽缸上的滾珠鏈條來確定活塞的位置。鏈條由交替放置的金屬和非金屬滾珠組成。當活塞運動時，接近開關檢測到鏈條通過時所產生的開關脈沖，PLC對這些脈沖進行計數以確定出運動距離。該設計并不精確，而且需要大量的安裝和校準工作。

　　在此應用中，由于不僅需要開關信息還需要精確的位置信息，因此磁致伸縮位移傳感器可以充分發揮優勢。其設置方式與上文所述兩種情況完全一樣，可以通過PLC的示教程序來實現。

　　Steiner還特別強調了在顯示器上將整個擠壓操作可視化的價值：“可視化對于我們來說非常重要。此前我們只能在屏幕上概略顯示運動行程。而現在用戶可以在顯示器上逐個地對整個擠壓操作進行跟蹤和設置。如果設備停在了難以觸及的位置，可以從控制柜對所有參數進行設置，而之前這些都是完全不可能做到的。
