磁致伸縮位移傳感器傳感器SSI通訊信號詳解

Synchronous Serial Interface同步串行信號磁致伸縮位移傳感器，是由兩組RS422差分信號組成，一組由接收信號端控制器發送開始-中斷的時鐘脈沖，觸發編碼器設備返回另一組數據信號，每一個時鐘周期對應一位數據，在接收端控制器中“同步”讀取。SSI信號傳輸精確，抗干擾能力較強，適合長距離傳輸。

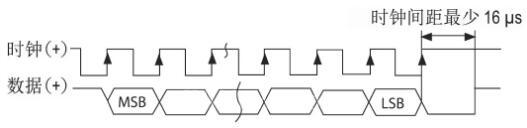

　　時序圖

　　磁致伸縮位移傳感器R系列SSI信號

　　磁致伸縮位移傳感器SSI信號在所有磁致伸縮傳感器中的可選項最為豐富，分辨率最高可達0.5um，可根據客戶實際應用不同提供不同的選擇。

　　以R系列SSI位移傳感器為例，向大家著重介紹傳感器4種不同的運行模式：

　　- 異步模式

　　- 同步1模式

　　- 同步2模式

　　- 同步3模式

　　說明

　　對于SSI位移傳感器，位置信號與控制器的通信使用的始終都是同步串行信號。

　　我們這里討論的異步模式、同步模式指的是位移傳感器的測量周期與上位機的詢問周期是否同步。
