磁致伸縮位移傳感器在鐵鉆工的應用

鐵鉆工是目前最先進的變扭矩旋扣設備，可完成鉆桿、套管等常用施工件的旋扣連接工作，可以顯著提高生產效率和安全性，是現代化鉆井（修井）作業中重要的自動化設備之一 。

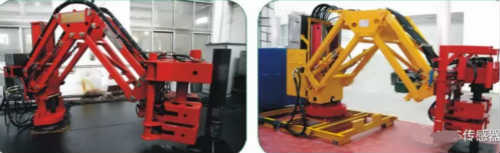

　　伸縮臂式鐵鉆工主要由旋扣鉗、沖扣鉗、機架、移動機構、液壓控制部分、液壓站等機構組成，通過關節臂結合油缸實現前后伸縮。

　　鉆工-伸縮臂：

　　用來給鐵鉆工定位的伸縮臂是一個緊湊的，重量較輕裝置，它由液壓缸帶動的伸縮梁來實現兩個方向的力------拉伸和推動， 來推動鐵鉆工到井口上扣，結束后將鐵鉆工拉回靜止位置。磁致伸縮位移傳感器應用在伸縮油缸內來監控鐵鉆工的位置。

　　鐵鉆工-沖扣鉗：

　　沖扣鉗是低速大扭矩沖扣工具，可按鉆井工藝的要求沖緊扣和沖開扣。

　　緊扣時由夾緊鉗夾緊下端鉆具，在旋扣鉗完成上扣動作后，沖扣鉗內部夾緊塊伸出夾住上端鉆具，通過底板一端液壓缸推動沖扣鉗以鉆具圓心為中心旋轉進行緊扣，并由位移傳感器檢測輸出扭矩和旋轉角度直額定值。沖扣時夾緊鉗夾緊下端鉆具，由沖扣鉗夾緊上端鉆桿完成沖扣動作。磁致伸縮位移傳感器應用在沖扣油缸中來監控沖扣位置。

　　磁致伸縮位移傳感器應用在沖扣油缸中來監控沖扣位置。
