磁致伸縮位移傳感器數字輸出ABQ相位差介紹

在工業控制應用上，利用相位差面（Quadrature Interface) 作為反饋信號十分普遍。一般都是由增雖式光學編碼器產生，作為直線或角度的位置測量，編碼器的分辨率和脈沖寬度取決于生產硬件 ，都是原廠設定，不能更改。一般以毎寸能數多少次（CPl> 為準則。 其實這代表編碼器內的刻度，如1000條、2000條等，越高越準。當編碼器的轉動速度變化時，相位差的脈沖寬度也相應變化，速度越饅，脈沖越寬。缺點是在非常低速時（接近零），脈沖會變得十分長。因此數據更新時間也會被大幅拖長，最終可能產生一個不穩定的速度輸出。

　　R-系列的AQB輸出磁致伸縮位移傳感器與編碼器不同之處為它是以用戶選定的一個固定脈沖頻率和分辨率，產生一個AB相位差的信號輸出。這樣做的好處是用戶可以按行程、精度和更新時間作出適當?shù)倪x擇。位移傳感器傳感器首先產一個絕對值的位置信號，然后轉換為一個“增量式”的倍號輸出。 每一次當位置磁鐵變動時，輸出的相位差脈沖數量會自動增加，加到上一次的記憶里。A和B通道的相位差為9 0 ° ( 即半個脈沖寬度）。是 A領先B或相反則取決于磁鐵移動方向 。因此，系統控制器可以隨時加上所有脈沖數量使能獲得最新磁鐵的位置值。AQB輸出的更新速率為1.5ms (以行程少于2540mm算）。而Z通道則代表磁鐵經過零點(通常作為歸零用）。Z通道的脈沖寬更可以放大至15倍，提供提供更長的零位時間。

　　至于“激發”模 則代表當控制器在突然間需要向位移傳感器詢問位置時，傳感器可以第一時間把“絕對”位置信號送出至控制器。這個與正常的數據更新不一樣。激發模式一般 是在斷電后，無須歸零情況下，馬上重新報告位置。

　　R-系列的AQB輸出磁致伸縮位移傳感器可以直接連接控制器毋須外加界面，分辨率高達毎毫米讀數500次。用戶除了可選定相位差頻率外，其它的如分辨率，零點位置，領先通道和激發倍號延遲等也可以現場編程，十分方便。上述功能為用戶提供了一個用以取替?zhèn)鹘y(tǒng)光學編碼器應用的良好方案。

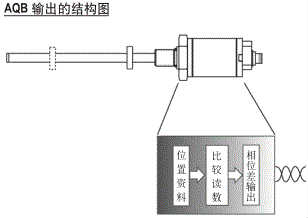

　　AQB輸出的結構圖

　　AQB界面信號時間圖

　　以上信號例子代表傳感器位移的計數次數。

　　相位差頻率（Hz）=1/2倍脈沖寬度

　　AQB的輸出信號與一般的增量式編碼器輸出信號無異，信號由A/B/Z通道，包括反向通道（主要作為對外來噪音的騷擾）的脈沖產生，A通道和B通道經常保持著90°的相位差。
