帶磁致伸縮位移傳感器的內反饋數字伺服液壓缸

傳統的電液伺服控制系統和電液比例控制系統用于對液壓系統的位移、速度、力等物理量進行精確控制，但是不能實現直接的數字控制，需要通過數/模-模/數轉換裝置，且電液伺服系統對液壓油的清潔度要求很高，一定程度限制了其應用范圍。脈沖液壓油缸，數字缸等是由步進電機或伺服電機直接驅動和控制液壓閥，配以內部以滾珠絲杠結構組成的機械反饋的液壓缸，可以實現直接數字信號(脈沖)控制，并且能達到0.0lmm的位置控制精度。但是，由于內部機械反饋機構存在加工制造困難，安裝精度要求高，容易出現故障且維修麻煩等問題，尤其在油缸行程增大后，上述問題更加明顯，這在一定程度上限制了這類液壓缸的行程。而且在實際應用中，還存在換向振動、低速爬行、控制回路的增益難以調整等問題。

　　發明內容

　　針對上述存在的問題，技術工程師提供一種采用數字信號帶磁致伸縮位移傳感器內反饋數字伺服液壓缸。

　　附圖說明

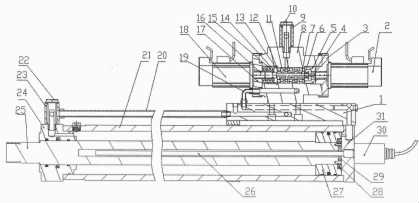

　　圖1是結構示意圖

　　圖2是圖1的側視圖

　　圖3是電機與滑閥組合結構示意圖

　　具體實施方式

　　如圖1，圖2，圖3所示

　　內反饋數字伺服液壓缸由油路集成塊1,油路集成塊豎向支撐板34，油路集成塊橫向支撐板33,第一電機2,第二電機18,滑閥,液壓缸,磁致伸縮位移傳感器30,第一管接頭23，第一空心螺絲22，第二管接頭9，第二空心螺絲10組成。第一電機2和第二電機18可采用伺服電機或步進電機。

　　液壓缸由缸體21，活塞27，活塞桿25，活塞桿螺母28，缸蓋24，缸底31構成，在缸體21的右端設有缸底31，缸底31通過螺栓與缸體21固定連接，在缸體21的左端設有缸蓋24，缸蓋24的右端通過螺栓與缸體21固定連接，在缸體21內設有活塞27，活塞27與缸體21之間為密封的滑動配合，在活塞27內設有活塞桿螺母28，位于缸底31 —端，活塞桿螺母28與活塞27內螺紋配合，缸體21內設有活塞桿25，活塞桿25的一端插入到活塞桿螺母28中，與活塞桿螺母28螺紋連接，活塞桿25的另一端從缸蓋24的中心孔穿出。液壓缸是把從滑閥中過來的油液產生的液壓能轉換機械能，是執行元件。

　　液壓缸的缸底31的外壁設置有磁致伸縮位移傳感器30,傳感器30與液壓缸的缸底31螺紋連接，活塞桿25的中心處設有測試孔，磁致伸縮位移傳感器30的測桿26活動的插入在測試孔中，磁致伸縮位移傳感器30的磁環28固定套裝在活塞桿25上，且位于活塞27的端部。磁致伸縮位移傳感器30的作用是檢測出液壓缸的活塞桿25運動的位移量，反饋給與第二電機18相應的驅動器。

　　液壓缸的上方設有油路集成塊1，位于液壓缸的缸底31 —端，油路集成塊的一端通過螺栓與液壓缸的缸底31固定連接，另一端通過螺栓與油路集成塊橫向支撐板33固定連接，在油路集成塊橫向支撐板33的下端對稱設有油路集成塊豎向支撐板34，油路集成塊豎向支撐板34通過螺栓與油路集成塊橫向支撐板33固定連接。油路集成塊橫向支撐板33和豎向支撐板34的作用是支撐油路集成塊1。

　　滑閥由閥體8，閥套11，閥桿13，閥芯7，左端蓋17，右端蓋3，聯軸節4，軸承14，隔墊15，擋墊12，定位套6，限動套5，反饋螺套16構成，滑閥位于油路集成塊I的上方，滑閥的閥體8與油路集成塊I固定連接，在閥體8的兩端對稱設有端蓋，分別通過螺栓與閥體8固定連接，右端蓋3內部設有聯軸節4，在閥體8內設有閥芯7，閥芯7的一端與聯軸節4螺紋連接，閥體8內設有反饋螺套16，位于左端蓋17 —端，閥芯7的一端加工有外螺紋，擰入反饋螺套16的右端的內螺紋中，反饋螺套16的外表面被兩只軸承14固定，兩只軸承14之間設有隔墊15，在閥芯7的外表面設有閥桿13，閥芯7右端階梯軸處設有定位套6，閥桿13被定位套6固定在閥芯7上，閥桿13通過緊定螺釘與閥芯7固定連接，閥桿13的外表面處設有閥套11，在閥套11的右端設有限動套5，閥套11右端被限動套5固定在閥體8的內部，閥套11與軸承14中間設有擋墊12，閥桿13可隨閥芯7在閥套11中軸向移動。滑閥在液壓伺服系統中起信號轉換及功率放大的作用，根據滑閥的閥桿13在閥套11內的開口度，可以控制液壓缸的流速及作用力，它對系統的工作性能影響很大。

　　在滑閥閥體8的兩端對稱設有第一電機2和第二電機18,第一電機2通過右端蓋3用螺釘與閥體8連接，其電機軸通過聯軸節4與閥芯7的一端連接，第二電機18通過左端蓋17用螺釘與閥體8連接，其電機軸插入到反饋螺套16的一端，并通過緊定螺釘與反饋螺套16固定連接。第一電機2控制滑閥的閥芯7運動，第二電機18控制滑閥的反饋螺套16運動。

　　液壓缸的缸蓋24中設置有油路孔，缸蓋24上方設有第一管接頭23，第一空心螺絲22旋裝在第一管接頭23中，其下端插入到缸蓋24的油路孔中，滑閥的閥體8中設置有油路孔，閥體8上方設有第二管接頭9，第二空心螺絲10旋裝在第二管接頭9中，其下端插入到閥體8的油路孔中。管接頭和空心螺絲的主要是用于連接油管與閥體8或油管與液壓缸的缸蓋24的中間裝置。

　　油管C20的一端與第一管接頭23連接，另一端與油路集成塊1連接，油管A19的一端油路集成塊1連接，另一端與滑閥的右端蓋17連接，油管B32 —端與油路集成塊I連接，另一端與第二管接頭9連接。油管的作用傳輸液壓油，并防止液壓油受到污染。

　　滑閥的閥芯7由第一電機2帶動控制，滑閥的反饋螺套16由第二電機18帶動控制，而磁滯伸縮位移傳感器30將液壓缸位移信號反饋給第二電機18相應的驅動器，通過對反饋螺套16與閥芯7 二者相對運動的控制，實現對液壓缸位移的閉環數字控制。

　　內反饋數字伺服液壓缸的工作原理是:上位控制系統控制第一電機2相應的驅動器，驅動器控制第一電機2運轉，第一電機2產生角位移，由于閥芯7通過聯軸節4與第一電機2的電機軸相連,故第一電機2帶動閥芯7產生角位移，閥芯7的左端加工有外螺紋，擰入到反饋螺套16的右端的內螺紋中，當閥芯7旋轉時，由于反饋螺套16被兩只軸承14固定，不能軸向移動，又反饋螺套16的左端與第二電機18的電機軸固定連接，此時第二電機18沒有開始工作，故反饋螺套16也不能旋轉，將迫使閥芯7軸向移動，閥芯7帶動閥桿13產生軸向位移，打開閥的進、回油通道，壓力油經閥套11的開口從相應的油路集成塊1孔進入到液壓缸中，油壓推動活塞27做直線位移，活塞27帶動活塞桿25直線位移運動，此時，磁致伸縮位移傳感器30檢測到活塞桿25的位移距離，把位移信號反饋給與第二電機18相應的驅動器,驅動器根據輸入的位移信號,控制第二電機18工作,第二電機18帶動反饋螺套16旋轉運動，旋轉方向與閥芯7方向相同，使閥芯7慢慢旋回原位，當閥芯7退回到原位時，閥桿13關閉進、出油口，液壓缸停止運動，整個活塞桿25的運動方向，速度和位移由伺服電機或步進電機控制，實現內反饋數字伺服液壓缸的往復運動。

　　由于采用以上技術方案，內反饋部分是磁致伸縮位移傳感器的磁環固定套裝在活塞桿上，磁滯伸縮位移傳感器測量出液壓缸的位移，第二電機根據磁致伸縮位移傳感器檢測的位移反饋信號來控制反饋螺套的運動，第一電機控制閥芯運動，通過對反饋螺套與閥芯二者相對運動的控制，實現對液壓缸位移的閉環數字控制。采用這種內反饋的數字伺服液壓缸，與電液伺服系統相比，增益易調整，無需數/模轉換，可直接閉環數字控制。與采用機械反饋結構的數字缸相比，結構簡單，控制精度高，振動小，穩定性好，并且更適合于液壓缸長行程、大推力的工作場合
