磁致伸縮位移傳感器在發動機裝配線上的應用

磁致伸縮位移傳感器在汽車裝配行業有著廣泛的應用，特別是在精密裝配機械上離不開位移的精密測量，比如汽車發電機的裝配線、汽車發動機的裝配線、安全氣囊的制作產線等，下面介紹一個在汽車發動機裝配線上的應用，該應用的原理和很多試驗測試設備原理類似。

　　在發動機的裝配線中，有需要將活塞壓入活塞套的的工序，因為需要精密安裝，要記錄活塞被壓入活塞套的力和位移曲線，并通過設置的參數判定壓入過程是否良好，如下圖：

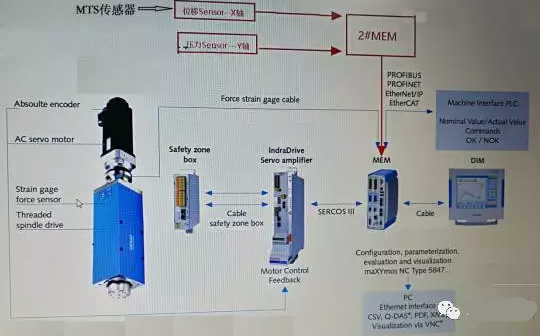

　　整個電氣系統如下:圖示中X軸和Y軸是MEM(測量評估模塊)的兩個輸入通道，一般該類模塊通常接受SSI、模擬量、AB相信號，考慮到客戶對精度的要求，為客戶推薦的SSI信號的磁致伸縮位移傳感器，該傳感器最高分辨率可達0.5μm，送往系統的數據是超過10KHZ的額外采樣頻率。

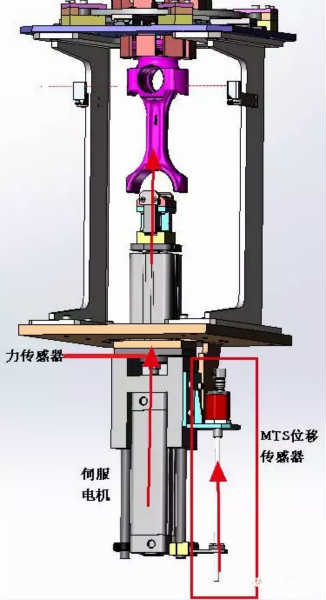

　　應用場景如下圖：

　　考慮到機械安裝的原因，為客戶選擇了內置位移傳感器，該傳感器可以外置安裝，并且相對占用空間較小，且容易安裝和維護。

　　最終客戶選用了MTS 系列SSI信號輸出分辨率為0.5μ的磁致伸縮位移傳感器，測量分析模塊和其它傳感器也選用了知名品牌，最好經過測試，遠超過了客戶期望。

　　類似應用傳感器推薦

　　R系列SSI信號輸出磁致伸縮位移傳感器，其特點為：

　　1. 高分辨率，最高分辨率0.5μm

　　2. 數字信號，抗干擾能力強，分辨率不收量程影響

　　3. 高數據刷新頻率，普通最高可以達到3.7KHZ的數據刷新頻率，同步模式下可以超過10KHZ

　　4. 可選內部線性化，超高的線性精度
