STARTSTOP磁致伸縮位移傳感器脈沖輸出協議

發布時間：2019-06-15瀏覽次數：177次

DPI=Digital Pulse Interface

　　IP=Integrated Protocol

　　①DPI 測量模式：

　　通過外部產生固定頻率（頻率可由數顯表設定）的 INIT 脈沖信號，與外部磁環的磁場互相影響產生接近超聲速的扭轉波，通過數顯示測量 Strat/Stop 之間的時間間隔。

　　（當 INIT 脈寬 Tip<5μs 時，進行 Stop/Start 測量。）

　　②IP 數據協議模式：

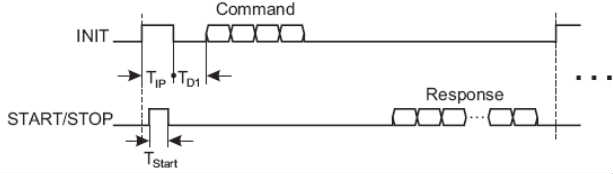

　　如果 INIT 脈沖的脈寬增加到大約 15μs，磁致伸縮位移傳感器將由 DPI 測量模式切換成IP 協議模式。其數據傳輸協議原理如圖 1 所示。

　　TIP INIT 脈沖<5μs 時 參考 Stop/Start 測量技術要求

　　或

　　TIP 大約15μs 時 IP 數據協議操作。

　　指令數據請求指令（信息儲存在磁致伸縮位移傳感器）

　　TStart 3μs 到 5μs

　　TD1 >50μs

　　Response 根據請求所作出的響應，或錯誤信息。

　　在 INIT 脈沖后，將以字符串的形式向磁致伸縮位移傳感器發送指令。磁致伸縮位移傳感器依然通過 Stop/Start 線返回一個 Start 脈沖，但Stop 脈沖被包含相應返回指令的字符串所代替，發送到控制器。

　　以下是每個字符的傳送協議格式：

　　字符的傳送協議格式

　　Start-Bit 起始位

　　Bit0…Bit7 8 位數據

　　PBit 校檢位（偶校檢）

　　Stop 停止位

　　Tbit 4μs (波特率：250Kbps)

　　為保證數據是準確性，在傳送字符串時使用了偶校檢和CRC-CCITT 校檢，其中CRC-CCITT 校檢多項式為 X16+X12+X5+1（相當于0x1021），注意：校驗初值為 0。如果數據傳送或協議出現錯誤時，磁尺會返回一個相應的錯誤信息。
