磁致伸縮位移傳感器在單缸液壓破碎機的應用

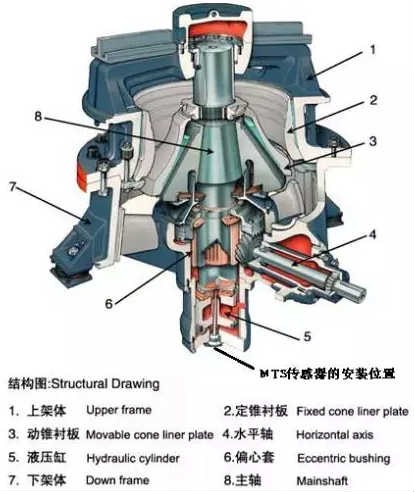

液壓圓錐破碎機分為單缸液壓圓錐破碎機和多缸液壓圓錐破碎機，MTS磁致伸縮位移傳感器主要應用于單缸圓錐破碎機，單缸圓錐破碎機的主要機械結構如下圖：

　　工作原理為：電機帶動偏心套組件和主軸組件以理論垂直線為中心，在銅襯套內公轉，主軸組件在偏心銅套內以主軸的中心線可以實現自轉。當物料加入到破碎腔后，主軸總成（主軸、內錐）在物料的阻力下在偏心銅套內緩慢的自轉。內錐的運行軌跡看起來是在破碎腔內來回?cái)[動，同時緩慢的旋轉。物料被擺動的內錐擠壓破碎。

　　MTS磁致伸縮位移傳感器主要安裝在結構圖中的液壓缸內，其主要作用有兩點：

　　1、出料口大小的調整：底部液壓缸的功能在于調節主軸的上下位置，從而調節動錐和外錐襯板之間的間距，來調整破碎機的出料粒度的大小。

　　2、直觀顯示破碎口的大小變化，同時方便調節過載保護、反復起落排除堵礦。

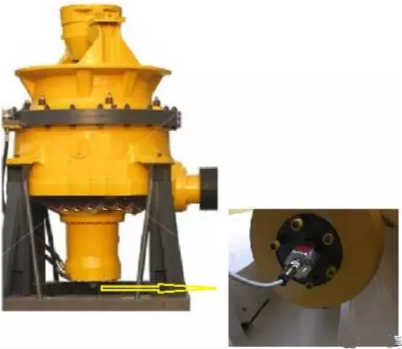

　　MTS磁致伸縮位移傳感器的應用圖片：

　　推薦傳感器：

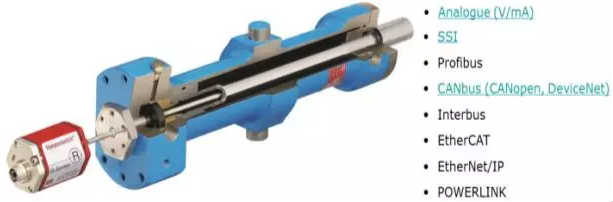

　　RH系列抗震型磁致伸縮位移傳感器

　　防沖擊或震動，最高抗震30g/100-2000HZ/IEC標準68-2-6

　　標準外管可持續耐壓350bar,最高700bar，可定制外管持續耐壓800bar,最高1200bar

　　雙層屏蔽，較高的抗干擾能力

　　較高的防護等級，IP67或者IP68(直出電纜)

　　可輕松更換電子元件和波導管，無需撤壓

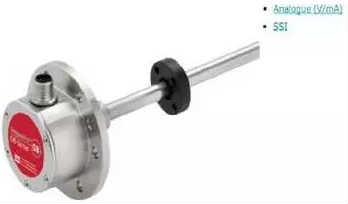

　　GBS緊湊型位移傳感器

　　適應狹小的安裝空間，電子頭厚度僅34mm,且側面出線

　　較高的防護等級，IP67或者IP68(直出電纜)

　　重復精度可達滿量程的0.005%（最小20μ）
