多磁環、長行程磁致伸縮位移傳感器最適合在在分切系統中的使用，下面介紹該產品的規格，參數和使用注意事項。
多磁環磁致伸縮位移傳感器需要同時輸出多個磁環的位置，而模擬量、SSI等點對點通訊方式需要使用較多的通道，因此一般多磁環位移傳感器的通訊方式都使用工業現場總線（Profibus, CAN 等）或工業以太網（Profinet, Ethernet 等）接口。
以下表格將MTS各種信號輸出所對應的磁環數量做了總結：
現場總線 | CANopen | CANbasic | DeviceNet | Profibus | |
最多支持的磁鐵數量 | 4個 | 20個 | 1個 | 20個 | |
分辨率 | 2μm | 2μm | 2μm | 1μm | |
工業以太網 | profnet | Ethercat | EtherNET/IP | Powerlink | |
最多支持的磁鐵數量 | 19個 | 20個 | 20個 | 4個 | |
分辨率 | 1μm | 1μm | 1μm | 1μm | |

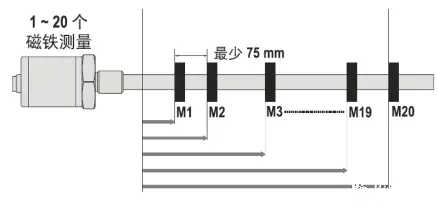

在安裝方面，多磁環位移傳感器對于磁環與磁環之間的距離有一定要求的，兩個磁環的最小間距為75mm。
在紙張分切系統中，由于初級紙卷的寬度往往都有幾米甚至十幾米，使用的位移傳感器也需要根據紙卷寬度來決定，因此測量行程往往都會長達十幾米。
因此在選型時，根據不同測量行程，需要選擇不同類型的磁致伸縮位移傳感器進行匹配，以下列出了不同類型傳感器所支持的最大測量行程 ：
長行程的位移傳感器運輸過程復雜，且運費昂貴，MTS的RF柔性外管產品可很好地解決這方面的擔憂，即使20米長的傳感器，也可輕松卷至一平方米的包裝外殼內。

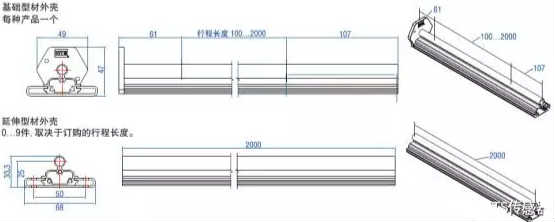

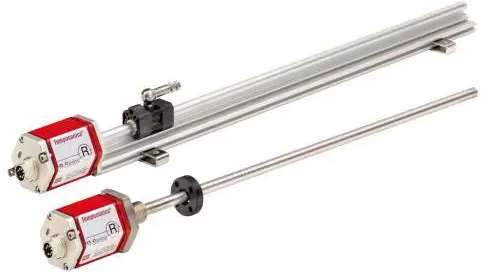

在實際使用時，根據不同的應用需要，可以搭配分段式鋁成型外殼或耐壓外管，即可完成外置式或內置式測量，以下是兩種不同安裝方式的示例：
外置式磁致伸縮位移傳感器

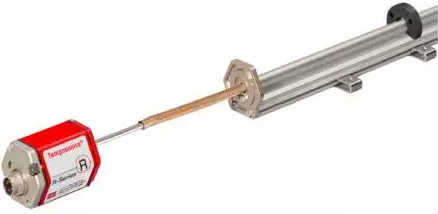

內置式磁致伸縮位移傳感器
