帶磁致伸縮位移傳感器的舉升油缸

現有的舉升油缸主要包括缸筒,缸筒的前端連接前端蓋,缸筒的后端連接后端蓋，缸筒內設置活塞，活塞內穿置活塞桿，活塞桿與活塞連接，活塞桿的前端穿置在前端蓋上。這種結構的油缸，接在缸筒入口處的節流閥不能有效的控制因高壓油管突然爆烈而導致的安全事故。同時油缸的運行定位尺寸不能有效的實現遠程控制。

　　針對這些缺陷，我司開發了一種可遠程控制、安全可靠帶磁致伸縮位移傳感器的舉升油缸。

　　附圖說明

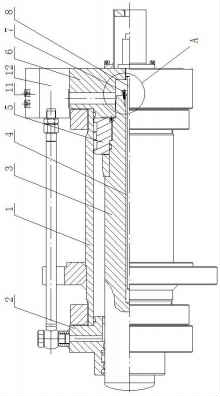

　　圖1為結構示意圖。

　　圖2為圖1中A部放大圖。

　　圖中，I缸筒，2前端蓋，3活塞桿，4空腔，5活塞，6后端蓋，7磁環，8磁致伸縮位移傳感器，9非導磁片，10螺釘，11防爆閥，12閥塊。

　　具體實施方式

　　如圖1、2所示，主要包括缸筒，缸筒的前端連接前端蓋，后端連接后端蓋，后端蓋上連接閥塊，閥塊上設置防爆閥。缸筒內設置活塞，活塞內穿置活塞桿，活塞桿與活塞連接，活塞桿的前端穿置在前端蓋上，活塞桿內軸向設置空腔。后端蓋的內側連接磁致伸縮位移傳感器，位移傳感器的檢測端穿置在活塞桿的空腔內，位移傳感器的檢測端上套置磁環，磁環設置在活塞桿的后端，磁環7與活塞桿之間設置非導磁片，非導磁片和磁環通過螺釘與活塞桿3連接。

　　以上設計，活塞桿伸縮時位移傳感器的檢測端與磁環發生相對位移，產生傳感器信號變化，可輸出位移傳感器信號，測量起止位置點全量程可調，準確定位。閥塊上設置防爆閥，防爆閥的替代有效防止安全事故的發生。
