內置磁致伸縮位移傳感器過盈內鎖緊液壓缸

內鎖緊型液壓缸大量用于車輛或發射平臺的支腿，是液壓調平系統的核心元件，主要功能是控制調平高度，保持調平系統穩定，其性能直接決定了整個液壓系統的可靠性及安全性。液壓系統需要對支腿實行全行程域的監測與控制，以往的支腿采用拉繩位移傳感器，將傳感器放置于缸筒外部，需要安裝外部的輔助零件來實現，如護筒、管夾、感應桿等，使得系統結構復雜，占用安裝空間，且易碰撞。

　　針對現有的內置磁致伸縮位移傳感器過盈內鎖緊液壓缸不能根據牽引點施加牽引力的大小來隨時調節鋼絲繩的長度問題，我司開發了一種內置位移傳感器過盈內鎖緊液壓缸。

　　內置位移傳感器過盈內鎖緊型液壓缸，首次實現了磁致伸縮位移傳感器內置安裝的結構設計，在機械鎖緊功能的基礎上實現對位移在全行程域內的監測和控制，與現有的采用拉繩位移傳感器的液壓缸相比，省去了液壓缸外部的各種安裝和保護結構，大大節省了液壓缸的安裝空間，同時具有重量輕，防碰撞的優點，改善了維修性。可以用于任意位置可靠鎖緊且全行程域監測與控制的液壓缸，解決外部結構影響安裝的問題，且能適應高沖擊和振動的惡劣工作環境。

　　附圖說明

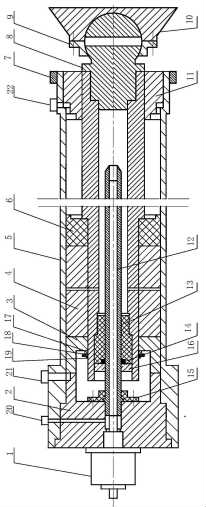

　　圖1為內置位移傳感器過盈內鎖緊液壓缸的示意圖。

　　在圖1中,標號1為磁致伸縮位移傳感器;標號2為缸體;標號3為左活塞;標號4為鎖緊套;標號5為缸體;標號6為右活塞;標號7為法蘭;標號8為球頭;標號9為支撐套;標號10為支撐盤;標號11為第一導向套;標號12為開鎖油管;標號13為第二導向管;標號14為磁環;標號15為油管法蘭;標號16為螺母;標號17為卡鍵;標號18為套環;標號19為軸向彈性擋圈;標號20為加壓解鎖進油口 ;標號21為正腔油口 ;標號22為反腔油口 ;標號23為活塞桿。

　　具體實施方式

　　如圖1所示，內置位移位移傳感器過盈內鎖緊液壓缸包括:缸底、鎖緊套、左活塞、右活塞、活塞桿、缸體、第一導向套、球頭、支撐套、支撐環，缸底通過螺紋固定在缸體的一端，在缸體的另一端通過螺紋固定有法蘭和第一導向套，法蘭通過螺紋固定在缸體的外徑上，第一導向管通過螺紋固定在缸體的內徑上。左活塞和右活塞固定在活塞桿上，鎖緊套裝在左活塞和右活塞的軸向之間，左活塞通過卡鍵、套環和軸向彈性擋圈被軸向固定在活塞桿上，右活塞通過活塞桿上的臺階被軸向固定在活塞桿上。鎖緊套與缸體為過盈配合并且其上開有油道，左活塞通過卡鍵、套環和軸向彈性擋圈被軸向固定在活塞桿上，右活塞通過活塞桿上的臺階被軸向固定在活塞桿上。左活塞、右活塞和活塞桿裝在由缸底、缸體和第一導向套圍成的腔內，在靠近法蘭的活塞桿的端部裝有球頭，在球頭上固定有支撐套和支撐盤，正腔油口開在缸體上，正腔油口與缸體與左活塞3圍成的腔室相通，反腔油口開在缸體上，反腔油口與缸體與右活塞圍成的腔室相通。

　　該液壓缸還包括:鎖緊套、傳感器、開鎖油管、第二導向管和磁環，在活塞桿的內腔上裝有開鎖油管，開鎖油管通過油管法蘭和螺釘被固定在缸底上，油管法蘭卡裝在開鎖油管上，螺釘將油管法蘭固定在缸底上。在開鎖油管內腔中裝有傳感器，傳感器的一端伸出缸底并且通過螺紋固定在缸底上，在活塞桿和開鎖油管之間的徑向上裝有第二導向套，第二導向套通過螺紋固定在活塞桿上，磁環固定在第二導向套上，它通過螺母被固定在第二導向套的端面，螺母旋入活塞桿中。在缸體和缸底上開有加壓解鎖進油口，該加壓解鎖進油口與開鎖油管相通，在活塞桿上開有油道。

　　工作過程:鎖緊套與缸體為過盈配合，鎖緊套內設有油槽。當油槽內無壓時，缸體將鎖緊套緊緊抱住，即為鎖緊狀態，實現活塞桿長時間支撐負載無相對移動;當油槽內充入高壓油時，高壓油將缸體撐開，使缸體和鎖緊套之間形成間隙，此時可以通過正腔油口進油液壓和反腔油口進油的液力來控制活塞桿的往返運動。磁環與活塞桿同時運動，傳感器固定在缸體上，傳感器的桿狀測量部分可以精確地測量到磁環的位置，并將位置信號輸出給系統的控制器。

　　加壓解鎖進油口與液壓缸的開鎖油管相通，通過控制加壓解鎖進油口的液壓就可以控制液壓缸的鎖緊和解鎖狀態。正腔油口與液壓缸的無桿腔相通，通過控制正腔油口的液壓油可以控制無桿腔的液壓力。反腔油口與液壓缸的有桿腔相通，通過控制反腔油口的液壓油可以控制有桿腔的液壓力。當液壓缸處于鎖緊狀態，且無桿腔和有桿腔的液壓力小于液壓缸的設計鎖緊力時，活塞桿與缸體抱緊，不能發生相對位移。當液壓缸處于解鎖狀態時，無桿腔液壓力大于有桿腔液壓力，則活塞桿伸出，反之活塞桿回收。

　　通過此結構實現了精確測量液壓缸行程的功能，其測量精度由傳感器決定。目前選用的傳感器為磁致伸縮位移傳感器，有效量程為50-4500mm，重復精度可達到測量長度的0.006%。

　　鎖緊套與缸體為過盈配合，鎖緊套內有油槽，與加壓解鎖進油口相通。當油槽內無高壓油時，缸體將鎖緊套緊緊抱住，即為鎖緊狀態;當油槽內充入高壓油時，缸體5被高壓油撐開，缸體與鎖緊套之間形成間隙，鎖緊套可以隨活塞桿自由運動。安裝在活塞桿上的磁環也將隨活塞桿鎖緊而固定不動，隨活塞桿運行而運行。封裝在傳感器內部的電子線路可以精確地感應到磁環的位置變化，并通過設置零點或終點的方式來監測和控制磁環的相對位置，即液壓缸的行程。
