內置磁致伸縮位移傳感器的液壓油缸

磁致伸縮位移傳感器是一種精確測定位移量的新型傳感器，目前，帶磁致伸縮位移傳感器的液壓油缸因采用非接觸技術，具有抗污染良好，易于維修，耐高溫、高壓等優點而被大力發展。

　　現有技術中帶磁致伸縮位移傳感器的液壓油缸有外置式與內置式兩種，對于外置式帶磁致伸縮位移傳感器的液壓油缸而言，其存在惡劣環境中易損壞、可靠性差、安裝難度高等問題;而內置式帶磁致伸縮位移傳感器的液壓油缸，因傳感器多依靠止動螺釘固定，使得高壓液壓油直接與傳感器端面全面接觸，不僅作用面積大，且因無桿腔油壓的頻繁沖擊，易造成止動螺釘?shù)氖В瑥亩鴵p壞傳感器，另外，因磁環與活塞桿直接接觸，還會導致磁漏問題，從而影響位移測試的準確性。

　　我司開發一種位移精度高、可靠性好、結構簡單、維修更換快捷方便的內置磁致伸縮位移傳感器的液壓油缸。

　　附圖說明

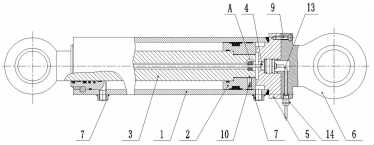

　　圖1為結構示意圖;

　　圖2為圖1的A部放大圖。

　　具體實施方式

　　如圖所示，本實施例中的內置磁致伸縮位移傳感器的液壓油缸，包括缸筒1、活塞2、活塞桿3及位移傳感器4，還包括缸體端蓋5及缸頭6，缸體端蓋5設置在缸筒I端部處并與缸筒I相連通;缸筒1兩端設有油口座7，活塞2密封設置在缸筒I內，活塞桿3連接在活塞2上，活塞桿內腔處固定有磁環8，位移傳感器4穿過活塞桿3內腔并密封卡嵌在缸體端蓋5上，缸頭6頂壓在位移傳感器4上并與缸體端蓋5相固定。

　　具體的，液壓油缸為分體式結構，即油缸由缸筒1及缸體端蓋5組成，活塞2及活塞桿3設置在缸筒I內，位移傳感器4設置在缸體端蓋5內，該組合式結構不僅降低了安裝難度，同時，借助于缸頭6將位移傳感器4緊固在缸體端蓋5內，消除了現有技術中止動螺釘易失效、傳感器使用壽命低的缺陷。

　　缸體端蓋5及缸頭6為分體式結構，可通過在位移傳感器4上設置O型圈及O型圈擋圈輕松保證位移傳感器4與缸體端蓋5及缸頭6間的密閉性，安裝難度低，密封性好;缸頭6將位移傳感器4緊壓在缸體端蓋5上，缸體端蓋5與缸頭6間通過螺釘9緊固，該結構及連接方式有效的減小了液壓油對位移傳感器端面的作用面積，減小了油壓的作用力，不僅顯著提高了結構的可靠性，還便于維修。

　　活塞2通過緊定螺釘10緊固在活塞桿3端頭處，活塞2與活塞桿3之間設有用于密封的O型圈及O型圈擋圈，磁環8在通過擋圈11固定設置在活塞桿3內腔壁上，作為上述方案的進一步改進，磁環8兩端面處各設有一片非導磁墊片12，非導磁墊片12可將磁環8與活塞桿3隔開，使其不接觸，以減少漏磁，提高其檢測精度及使用壽命。

　　位移傳感器4上連接的輸出信號線13從缸頭6上穿出，為進一步保護位移傳感器4，防止水、粉塵等污染傳感器，本實施例在位移傳感器4的信號輸出端(即輸出信號線13的端頭)處設有電纜防水接頭14，其電纜防水接頭14固定在缸頭6上，可靠保證了油缸內部的密封性。
