具有磁致伸縮位移傳感器控制的電液推桿

電液推桿是一種機、電、液一體化的新型柔性傳動機構，它以執行機構(油缸)、控制機構(液壓控制閥組)和動力源(油泵電機等到)組成。電液推桿以電機為動力源，通過電機正反轉，使液壓油通過雙向齒輪泵輸出液壓油，將液壓能轉換為機械能，實現活塞桿直線往復運動。現有電液推桿的缺陷是對直線位移沒有精確的數字化判斷。

　　我司開發了一種具有磁致伸縮位移傳感器控制的電液推桿，通過PLC控制將磁致伸縮位移傳感器提供的直線位移模擬信號轉化為精確數值，使操作工更直觀的了解工況從而提高工作效率。

　　附圖說明

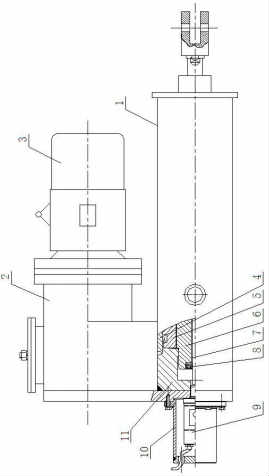

　　圖1為結構示意圖。

　　圖中，1液壓缸，2油泵，3電機，4缸筒，5活塞，6活塞桿，7空腔，8磁環，9磁致伸縮位移傳感器，10傳感器護罩，11后蓋。

　　具體實施方式

　　如圖1所示，具有磁致伸縮位移傳感器控制的電液推桿包括液壓缸1、油泵2和電機3，液壓缸1主要包括缸筒4、后蓋11、活塞5和活塞桿6，液壓缸I的后蓋11上穿置磁致伸縮位移傳感器9，活塞桿6的后端軸向設置空腔7，活塞桿6的后端連接磁環8，磁致伸縮位移傳感器9的檢測端穿置在活塞桿6的空腔7和磁環8內，通過PLC控制將磁致伸縮位移傳感器9提供的直線位移模擬信號轉化為精確數值。后蓋11連接傳感器護罩10，磁致伸縮位移傳感器9的另一端設置在接傳感器護罩10內。
