牽引桿前置的磁致伸縮位移傳感器

磁致伸縮位移傳感器是一種通過內部非接觸式的測控技術精確地檢測活動磁鐵的絕對位置來測量被檢測產品的實際位移值的非接觸測量器具，具有高分辨率，高線性度， 絕對量位置信號輸出和防護等級高(IP69)等顯著優點，可以滿足絕大多數生產現場的需求。

　　現有磁致伸縮位移傳感器的外殼內都設有波導管和測量電路，其外殼上設有沿波導管的軸向滑動的滑塊，在滑塊上裝有磁鐵，并在滑塊的頂端固定有一牽引桿。現有磁致伸縮位移傳感器測量位移時，將磁致伸縮位移傳感器的外殼固定，將被測物與牽引桿固接，被測物移動時通過牽引桿牽引滑塊沿波導管的軸向移動，測量電路通過波導管感應滑塊上的磁鐵位置，進而計算出被測物的位移。

　　現有磁致伸縮位移傳感器的缺陷在于：由于牽引桿都是固定在滑塊頂端的，被測物作用于牽引桿的牽引力施力方向與牽引桿的軸線是不平行的，因此在牽引滑塊移動時牽引穩定性較差，牽引方向也不固定，容易造成牽引角度偏差，影響滑塊的滑動速度，而且長期偏向一個角度會使滑塊受力不勻，磨損嚴重，從而影響到滑塊的使用壽命，牽引桿固定在滑塊頂端的方式同時也增加了裝配空間及裝配成本，且不利于狹小空間使用。

　　我司開發一種牽引穩定性高，且裝配空間小的牽引桿前置的磁致伸縮位移傳感器。該位移傳感器由于牽引桿固定在滑塊前端，被測物作用于牽引桿的牽引力施力方向與牽引桿的軸線是平行的，因此在牽引滑塊移動時牽引穩定性較高，能保證測量精度，而且牽引桿固定在滑塊前端的方式也減少了裝配空間，利于狹小空間使用。

　　附圖說明

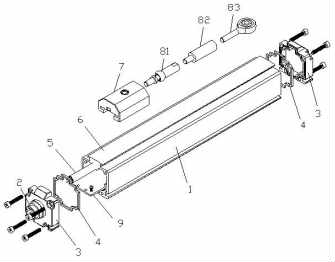

　　圖1是立體分解圖;

　　圖2是立體圖。

　　具體實施方式

　　如圖1-圖2所示，該磁致伸縮位移傳感器包括外殼1、波導管5、牽引桿和電路板9 ;

　　外殼1是一前后兩端開口的直筒，其前后兩端開口部各由一端蓋3封閉，其上端設有一與其中心軸線平行的直線形導軌6，每個端蓋3與外殼1之間的接合部均用防水密封圈4密封;導軌6上設有一沿其軌向滑動的滑塊7，滑塊上固設有一磁鐵(圖中未示);波導管5插設于外殼1內，其軸線平行于導軌6 ;電路板9固定在外殼1內，并設有連接波導管5的測量電路，外殼1的后端端蓋3上設有連接測量電路的連接器2 ;

　　其特征在于：滑塊7的前端設有一插槽，牽引桿的后端插設于滑塊前端的插槽內并固定。牽引桿由一直桿球頭關節軸承81、一連接拉桿82、一桿端關節軸承83從后至前依次串接而成。測量電路為現有技術。

　　測量物體位移時，將外殼固定在落地物上，將被測物與牽引桿固接;被測物移動時通過牽引桿牽引滑塊沿波導管的軸向移動，滑塊上的磁鐵也隨之移動， 隨著磁鐵的移動，波導管周圍的磁場產生變化，測量電路通過波導管周圍的磁場變化感應出磁鐵位置，并通過計算磁鐵的位移計算出被測物的位移。
