磁致伸縮位移傳感器接線連接

接線連接

　　當磁致伸縮位移傳感器安裝好后，可以進行接線連接。需要配置兩組連接，它們是：

　　* 電源連接(包括接地和屏蔽)

　　*磁致伸縮位移傳感器輸入/輸出

　　連接電源/接地連接

　　傳感器標準電纜是6針、12mm的標準電纜組件。它有6根24ga導線，采用鋁/聚酯/鋁箔為芯，并用鍍錫銅絲編織成整個屏蔽外層。電纜外徑是0.270" (6.86mm)。為了降低電噪聲，必須采取適當?shù)钠帘巍㈦娎|的屏蔽連接到控制器系統的GND。

　　注意采用正確的接地技術，例如單點接地和將高壓(即120/240 VAC)和低壓(7-30 VDC)分開等。只要可能，應當有電纜獨自專用的走線管道。電纜屏蔽應與良好的大地接地點一起連接到供電電源的公共端。

　　警告：不能將VMAX輸出電纜布線靠近高壓電源。

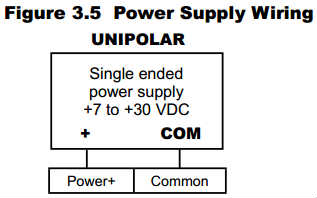

　　為使磁致伸縮位移傳感器能正常運行，必須配備一個電壓在+7～+30VDC之間的位移傳感器外部電源。電源額定值必須是150mA最低值。這種電源應當提供小于1%的紋波率和10%的調整率(應當是專用于位移傳感器的電源，防止外部電源噪聲對位置讀數的影響)。

　　電纜長度

　　本公司推薦最大電纜長度為10米或10英尺。可以使用大于33英尺的電纜;但是在安裝時必須十分注意。

　　對現有電纜的任何接長都應當用專門的無其他電纜連接的接線盒。電纜應當用外套屏蔽的雙絞屏蔽線。應當直接穿過外殼，不和地線連接。磁致伸縮位移傳感器接地時，應當將單點接地線連接到電源公共端。位移傳感器的電源公共端應當被連接到電源(-)的公共端上。位移傳感器的屏蔽應當在電源處連接到大地接地點。

　　電纜的長度限制是依據公布的總線和串行通訊標準。有許多利用長電纜運行的良好工業實踐，只要使電纜避開高功率的交流線和所有的馬達驅動電纜。
