隔離脈沖發生電路的磁致伸縮位移傳感器

磁致伸縮位移傳感器主要由測桿、電子倉、套在測桿上的非接觸的位置磁環和相 應的電路板組成。工作時，電子倉發送一個電流激勵脈沖至波導絲回路，該脈沖會在波導絲 周圍形成環形磁場。該磁場與位置磁環產生的磁場相遇時，由于磁致伸縮的作用，波導絲內會產生一個扭轉應力波脈沖信號。扭轉應力波以約2800m/s的速度從位置磁環所在的位置 沿著波導絲傳回至電子倉內并被檢波裝置記錄下來。記錄下激勵脈沖與檢波裝置接收信號的時間差，結合扭轉應力波在波導絲中的傳播速度，即可確定位置磁環與基準點之間的距 離。

　　磁致伸縮位移傳感器廣泛應用于冶金設備、風能發電、工程機械、橡膠機械、港口 機械、注塑機、新能源以及其他工業自動化領域，為用戶提供實時、連續、可靠、精確的直線位移測量。我司開發提供一種測量精度高，設有脈沖發送電源模塊，有利于系統穩定工作的隔離脈沖發生電路的磁致伸縮位移傳感器。

　　與現有技術相比，本發明的優點如下：

　　(1)第二層電路板設置有整個脈沖發送模塊，脈沖電流能夠就近傳輸，且脈沖發送模塊與系統其他模塊隔離，尤其是與設置在第三層電路板上的檢波放大電路模塊隔離，能夠減少脈沖發送時對系統其他模塊的電磁干擾，特別是減少脈沖發送時對檢波放大電路模塊的電磁干擾，從而有效提高本發明的測量精度和工作可靠性。

　　(2)對脈沖發送模塊設置單獨的脈沖發送電源模塊，減少脈沖發送時對其他模塊產生供電不足的影響，有利于系統的穩定工作。

　　附圖說明

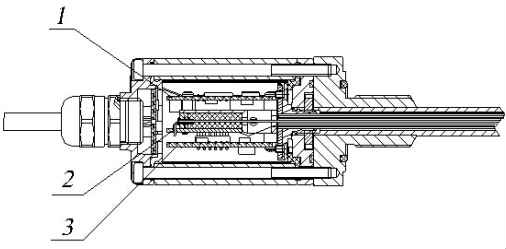

　　圖1是系統各模塊分布圖。

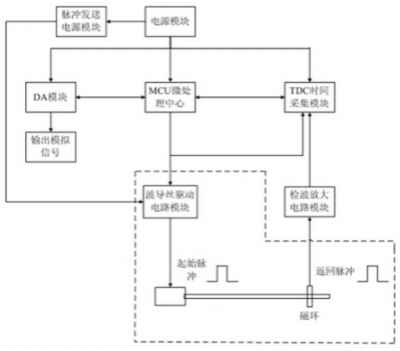

　　圖2是電路原理框圖。

　　具體實施方式

　　參照圖1，本實施例包括第一層電路板1、第二層電路板2和第三層電路板3,所述 第一層電路1上設置有MCU微處理模塊、DA模塊、TDC時間米集模塊;所述第二層電路板2 上設置有整個脈沖發送模塊;所述第三層電路板3上設置有檢波放大電路、電源模塊、脈沖 發送電源模塊，所述脈沖發送模塊包括波導絲驅動電路、起始脈沖和返回脈沖。

　　參照圖2,本實施例中，位移傳感器電源模塊給系統提供所需的驅動電壓;MCU微處理模塊發出問詢起始脈沖，通過波導絲驅動電路的放大形成電流驅動脈沖流過波導絲回路;磁環所在位置產生磁致伸縮現象形成返回波，并被檢波放大電路采集處理形成返回脈沖，然后將返回脈沖送至TDC時間采集模塊;TDC時間采集模塊計算出起始脈沖與返回脈沖直接的時間差，并送回給MCU微處理模塊;MCU微處理模塊根據TDC時間采集模塊返回的時間，計算出對應的距離，送給DA模塊輸出模擬信號。
