用于現場讀數的磁致伸縮位移位移傳感器

磁致伸縮位移傳感器是利用磁致伸縮材料的威德曼(Wiedeman)效應和威拉里(Villary)效應來檢測活動磁鐵的絕對位置來測量被檢測產品的實際位移值的非接觸測量器具，具有高分辨率，高線性度，絕對量位置信號輸出和防護等級高(IP69)等顯著優點，可以滿足絕大多數生產現場的需求。

　　目前市場上提供的磁致伸縮位移傳感器只能將傳感器和數顯裝置分離，在有些工作現場，操作或檢修時，不方便工人直接讀取數據，識別傳感器的工作狀態，因此希望能提供一種傳感器，具有現場讀數的功能，方便工人操作與檢修。以下是產品的具體資料。

　　附圖說明

　　圖1是立體圖

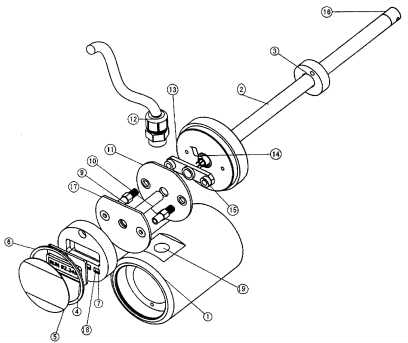

　　圖2是立體放大爆炸圖

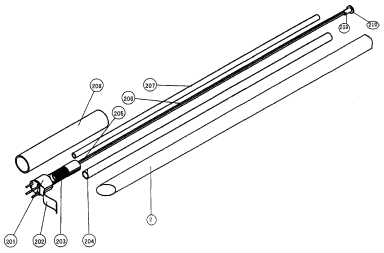

　　圖3是探桿放大爆炸圖

　　具體實施方式

　　本實用涉及一種用于現場讀數的位移傳感器，如圖1所示，包括:測量主體(1)，磁鐵(3)，探桿(2)。

　　如圖2所示，所述測量主體⑴內部具有裝載測量電路的電路板(11，17)。

　　如圖3所示，探桿內部裝有波導絲(205)，激勵導線(206)，骨架(201)，線圈(203)，屏蔽套管(208)，波導絲)與激勵導線在探桿距離測量主體遠端的固定塊(210)上連接，并與測量電路(11，17)電氣連接，線圈)繞制在骨架上，通過軟帶(202)與測量電路電氣連接，骨架上具有屏蔽套管，測量主體外蓋上裝有一顯示裝置(4)，顯示裝置與測量電路電氣連接，用于顯示測量數值。

　　顯示裝置具有液晶顯示屏(4)，顯示屏固定裝置(7)，密封條(6)，玻璃罩(5)，按鍵(18)，液晶顯示屏安裝在顯示屏固定裝置(7)上，玻璃罩設于顯示屏外側，密封條(6)密封玻璃罩與測量主體外蓋，按鍵用于設定傳感器。波導管外套設一小軟管(207)，小軟管外套設一大軟管(204)。探桿距離測量主體遠端具有一阻尼器(209)，測量主體外殼上具有一外接口(19)，通過線纜(12)電氣連接外部，測量主體外殼為不銹鋼材質，顯示裝置可以安裝在測量主體頂端或側端，測量電路電路板(11，17)由螺釘(9)和固定座(15)固結，并通過一連接裝置(10)固定。測量主體還包括底座(13)，底座上具有一中孔，用以穿過探桿，位移傳感器還可以通過顯示裝置和外接口(19)同時雙向輸出測量值。

　　本實用新型提供的用于現場讀數的位移傳感器的操作方法為:測量主體通過線纜接通電源，顯示屏上的按鍵控制開關，磁鐵與被測物連接，沿探桿軸向運動，當磁鐵發生位移時，傳感器利用磁致伸縮的原理感應被測物的位移，測量電路計算出位移值，通過顯示屏現場顯示數據。

　　本實用新型還提供另一實施例，測量主體通過線纜接通電源，顯示屏上的按鍵控制開關，磁鐵與被測物連接，沿探桿軸向運動，當磁鐵發生位移時，傳感器利用磁致伸縮的原理感應被測物的位移，測量電路計算出位移值，通過顯示屏現場顯示數據，外接口連接外部輸出設備，實現雙向輸出位移值。

　　不難發現，本實用新型的用于現場讀數的位移傳感器通過在磁致伸縮位移傳感器上增加一個顯示裝置，將顯示裝置與位移傳感器本體結合，可以實現現場讀數的功能，方便了現場操作并擴大了應用領域的目的。
