低噪聲磁致伸縮位移傳感器

磁致伸縮位移傳感器是利用磁致伸縮材料的威德曼(Wiedeman)效應和威拉里 (Villary)效應來實現絕對位移測量的非接觸測量器，具有量程大、非接觸、精度高、速度快、防護等級高、成本低等卓越特性，被廣泛應用于機械、建筑、機床等行業。

　　由于磁致伸縮位移傳感器是依靠電磁信號工作的，在使用時會受到空間電磁場的電磁干擾的影響，會導致感應線圈中引入各種不同規律的干擾信號(即電噪聲)，而且波導絲本身受到激勵后會產生隨機振動，也會導致電噪聲信號的產生;因此，降低噪聲是磁致伸縮位移傳感器必須解決的問題;

　　現有的磁致伸縮位移傳感器都采用電路處理技術來減小噪聲影響，以提高測量精度和穩定性。這種降低噪聲的方法沒有從信號源頭處提高信噪比，當信號源中噪聲影響較大時，其降噪效果較差，而且這種降低噪聲的方法由于電路很復雜，調整困難，很難進一步提高精度。

　　發明內容

　　針對缺陷，需要提供一種降噪效果好，檢測精度高的低噪聲磁致伸縮位移傳感器。

　　附圖說明

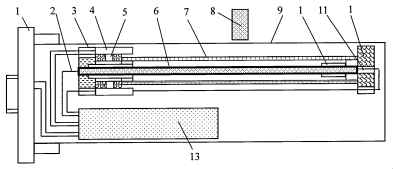

　　圖1是低噪聲磁致伸縮位移傳感器的結構示意圖；

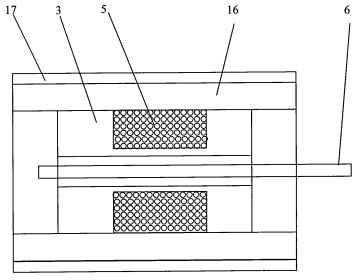

　　圖2是低噪聲磁致伸縮位移傳感器的差動式線圈及屏蔽器的結構示意圖;

　　圖3是低噪聲磁致伸縮位移傳感器的差動式線圈的結構示意圖;

　　具體實施方式

　　如圖1-圖3所示，低噪聲磁致伸縮位移傳感器包括外殼9和磁鐵組件8，外殼9內裝有骨架3、固定塊12、波導絲6、激勵導線2、返回導線11、線圈組件5、屏蔽器4和測量電路13 ;所述骨架3、固定塊12分別固定于外殼9內壁的兩端;所述骨架3上設有內孔，線圈組件5繞設于所述骨架3的內孔外周，并電氣連接測量電路13，屏蔽器4套設于線圈組件5外周;波導絲6的一端為近端，另一端為遠端，其近端安裝于骨架3的內孔中，并經激勵導線2電氣連接測量電路13，其遠端安裝于固定塊12上，并經返回導線11電氣連接測量電路13 ;磁鐵組件8活動安裝于外殼9的外壁上，并能沿外殼9的軸向移動;所述波導絲6外周套設有保護套管7，保護套管7的一端與骨架3固接，另一端與固定塊12固接;波導絲6的遠端裝有阻尼器10 ; 所述外殼9的外壁裝有法蘭1，法蘭1電氣連接測量電路13 ;其特征在于：屏蔽器 4(參見圖2、是外周套設有鐵磁保護套17的圓環形永久磁鐵16 ;所述線圈組件是差動式線圈，該差動式線圈(參見圖幻由兩個圓環形繞組14、15組成，兩個圓環形繞組14、15 的規格尺寸及匝數相同，而且兩個圓環形繞組14、15的繞線纏繞方向相反;差動式線圈的兩個圓環形繞組14、15反向串聯后接入測量電路，兩個圓環形繞組14、15的繞層沿波導絲6的徑向交替層疊;

　　磁致伸縮位移傳感器工作時由測量電路產生的激勵脈沖通過激勵導線和返回導線加載到波導絲上，并在波導絲周圍產生與波導絲軸向一致的縱向磁場，磁鐵組件產生一個與波導絲軸線垂直的圓周向磁場，這兩個磁場相會合后在磁鐵組件所在位置產生扭轉應力脈沖，該扭轉應力脈沖沿著波導絲向其兩端傳播，從而形成扭轉應力波，傳播至波導絲遠端的扭轉應力波被阻尼器削弱至消失，傳播至波導絲近端的扭轉應力波由線圈組件拾取后轉換為感應電信號，根據該感應電信號與測量電路產生的激勵脈沖之間的延遲時間大小即可確定磁鐵組件所處位置，從而測出磁鐵組件絕對位移的大小;

　　差動式線圈拾取扭轉應力波時，兩個圓環形繞組中所產生的感應電信號的極性是相反的，由于兩個圓環形繞組是反向串聯的(即構成差動形式)，因此該差動式線圈輸出的信號是兩個圓環形繞組中所產生的感應電信號的相減，其信號強度是單個圓環形繞組所輸出的信號強度的兩倍;而且由于兩個圓環形繞組中存在的噪聲信號 (例如：來自外部空間的電磁干擾，或由內部電源波動、波導絲振動等因素所產生的噪聲) 是相同的，因此該差動式線圈輸出的信號中干擾與噪聲會顯著降低，能提高檢測精度;

　　由于屏蔽器是一個外周套設有鐵磁保護套的圓環形永久磁鐵，圓環形永久磁鐵能在差動式線圈周圍空間形成一個強大穩定的直流內部磁場，鐵磁保護套能防止磁場外泄，因此能保護差動式線圈有效地抵抗外來空間的電磁干擾及磁鐵組件靠近時所產生的影響，從而縮短其死區長度;而且由于屏蔽器呈圓環形，其磁極分布在兩段位置，因此在屏蔽器內部會形成一個與屏蔽器軸線平行的穩定磁場，該磁場可以使波導絲近端產生部分磁化，從而有效改善差動式線圈中感應電信號的質量;
