防爆型磁致伸縮線性位移傳感器

磁致伸縮線性位移傳感器使用的環境條件多種多樣，如在各種腐蝕性介質或爆炸性氣體混合物存在的惡劣條件下使用，如果不進行防爆處理，是會損壞傳感器本身，嚴重時會引起爆炸。

　　本實用新型的目的在于提供一種防爆型磁致伸縮位移傳感器。

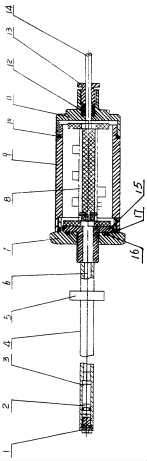

　　圖1是本實用新型的具體結構圖。

　　參照?qǐng)D1，防爆型磁致伸縮位移傳感器不銹鋼外管4內的波導線6的兩端分別與阻尼器3和電子部件8連接，不銹鋼外管4的左端用端頭螺釘1和襯墊2密封，不銹鋼外管4的右端為前蓋15，前蓋15上裝有六方螺母7，并用密封圈16密封，六方螺母7的右端裝有隔爆外管9，并用密封圈17密封，隔爆外管9的右端裝有后蓋11，并用密封圈10密封，隔爆外管9內是電子部件8，從后蓋10伸出的電纜線14用橡膠密封圈12和壓緊螺母13密封，所以本實用新型符合防爆要求，能確保在各種腐蝕性介質或爆炸性氣體混合物存在的惡劣條件下安全、可靠。。

　　當防爆型磁致伸縮線性位移傳感器脈沖發生器發出脈沖，沿波導線6傳送，與磁環5所在位置的磁場矢量相加形成螺旋磁場，從而產生瞬時扭力使波導線6扭動，并產生張力脈沖，張力脈沖沿波導線6分兩路傳送，一路被阻尼器3吸收，另一路沿波導線6返回被電子部件8接收。通過測量起始脈沖與終止脈沖即返回脈沖的時間周期，可精確計算出被測物體的準確位置，從而輸出標準電壓，完成整個測量過程。
