目前使用的帶位移傳感器的油缸中采用的多是磁致伸縮位移傳感器，且這種傳感器大都安裝于各種油缸的活塞桿內，通過活塞桿的伸縮，帶動磁環前后移動，直接測量出油缸活塞桿行程的實際行程值。在這種情況下，當內置的傳感器出現故障和損壞后，必須將油缸泄壓、拆開后才能處理傳感器或磁環。這樣就會造成處理故障時間長，一般需要3飛小時以上。如果故障剛好發生在流水進程中，就會影響生產節奏，造成成材率下降，故障時間超長等現象。
發明內容
本實用提供一種帶同步位移傳感器的油缸，當磁致伸縮位移傳感器出現故障時，無需停產維修，可在最短時間內切換信號，確保設備正常運行。
該方案增設了輔助油缸和安裝在輔助油缸活塞桿上的同步位移傳感器，在主缸體外的活塞桿部位通過連接桿與輔助油缸的活塞桿連接，這樣兩個油缸的活塞桿可以同步移動，輔助油缸活塞桿上的同步位移傳感器與主缸體活塞桿的磁致伸縮位移傳感器形成雙保險結構，兩個位移傳感器可以隨意切換，當其中一臺傳感器出現故障時，無需停產維修，可在最短時間內切換信號，確保設備正常運行。
附圖說明

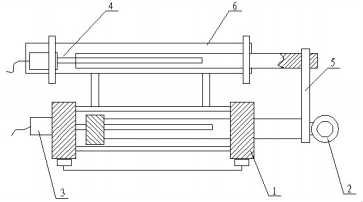

圖1為結構示意圖。
具體實施方式
如圖1所示，一種帶同步位移傳感器的油缸，包括主缸體1、活塞桿2和安裝在活塞桿上的磁致伸縮位移傳感器3，還包括輔助油缸6和安裝在輔助油缸活塞桿上的同步位移傳感器4，輔助油缸6的缸體與主缸體1固定連接，位于主缸體1外的活塞桿2部位固定有連接桿5，該連接桿5的另一端與輔助油缸6的活塞桿連接。輔助油缸6的活塞桿一端套在連接桿5上。
本實用新型可以用在所有使用內置位移傳感器的油缸及需要應用測量直線位移的部位。包括
1、步進爐的伸降及平移油缸位置;
2、側導板的位置測量;
3、熱軋薄板的熱卷箱運動;
4、精軋機活套位置測量;
5、壓下位置測量;
6、卷取機助卷輥的控制;
7、換棍油缸位移控制;
8、其他位置油缸位移的控制和備用。
