帶磁致伸縮位移傳感器的高頻伺服油缸

疲勞機一般對工作油缸的要求是動作頻率30HZ,形成300mm,最大推力5T，工作壓力16Mpa，在0~300mm的行程范圍內可以選取任意長度的行程進行高速高頻率往復運動。現有的油缸動作頻率低，速度慢，而且在這樣的高速運動下，使用壽命很短。

　　針對現有技術的不足，本發明提供了一種高頻伺服油缸。

　　該油缸采用靜壓軸承進行導向潤滑，減小了活塞桿同缸體的摩擦，從而延長了油缸的使用壽命;采用的內置磁致伸縮位移傳感器可以提供采樣頻率和輸出精度。

　　附圖說明：

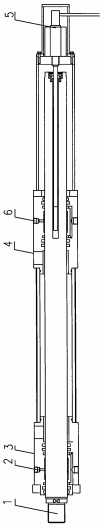

　　圖1是結構示意圖。

　　圖2是前端靜壓軸承的橫切面圖。

　　圖3是前端靜壓軸承的縱切面圖。

　　具體實施方式-

　　如圖1所示， 一種高頻伺服油缸，包括活塞桿l,前端蓋3，前端靜壓軸承2，后端蓋4，后端靜壓軸承6和內置式磁致伸縮位移傳感器5。前端靜壓軸承2處于前端蓋3內。后端靜壓軸承5處于后端蓋4內。活塞桿1穿過前端靜壓軸承2和后端靜壓軸承6。內置式磁致伸縮位移傳感器5處于活塞桿1的后端。

　　如圖2-圖3所示：前端靜壓軸承通過A、B、C、D四個口進油，E、F兩個口回油，來對前端靜壓軸承進行冷卻。后端靜壓軸承的結構同前端靜壓軸承相同。

　　該油缸采用內置式磁致伸縮位移傳感器。該傳感器輸出信號4-20mA，供電電壓24V，DC采樣頻率2kHz，滯后≤5um，重復定位精度最小2um，該傳感器的零點和終點在量程范圍內可100%調節。

　　油缸密封采用德國Merkel公司的低摩擦密封圈，保證了油缸的啟動壓力≤0.15MPa，滿足了油缸快速性要求和頻率特性。

　　根據最大負載力和系統的額定工作壓力確定出該液壓缸的活塞面積為80mm,根據缸徑和速比的要求確定出該液壓缸的活塞桿的直徑為56mm。

　　該液壓缸采用雙出桿結構，為減輕摩擦力油缸前后兩端采用靜壓軸承對活塞桿進行支撐和導向。活塞處采用青銅質減摩擦材料。避免了鋼與鋼的直接摩擦接觸。
