磁致伸縮位移傳感器在盾構機推進缸的應用

盾構機推進缸數量較多，一般采用分組控制，即將推進缸按照圓周均勻分為幾組，每組安裝1-2支傳感器，這樣不僅節約成本，同時也減小了系統的復雜程度。如圖：

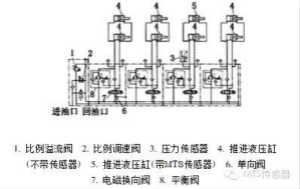

　　下面以A組為例分析磁致伸縮位移傳感器在控制系統中的詳細應用，其液壓控制系統圖下圖：

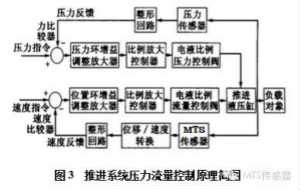

　　控制原理如圖：

　　在控制原理途中不難發現，線性位移傳感器是油缸的液壓閉環控制系統中不可缺少的一部分，如果沒有磁致伸縮位移傳感器，推進的速度無法得到檢測和控制，并且刀頭的偏斜也無法得到測量和糾正。

　　鉸接缸數量較少，可以每個油缸都安裝位移傳感器以達到控制精度。在整個盾構機推進系統中，將會有十支左右的傳感器被應用，以便使得盾構機有良好的穩定性和操控性。

　　磁致伸縮位移傳感器在該行業的之所以有很高的市場占有率，不僅僅得益于傳感器較高的精度，很好的抗震性和抗干擾能力，還有豐富的輸出接口，多樣的安裝方式，在惡劣的環境下較高的防護等級。

　　輸出接口：

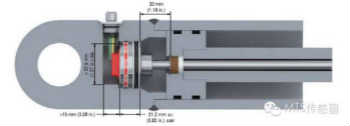

　　安裝形式：

　　▲RH系列磁致伸縮位移傳感器(直出電纜)防護等級為IP68

　　輸出接口豐富

　　▲MH系列磁致伸縮位移傳感器，如果配合適的接插件

　　防護等級為IP69K
