磁致伸縮位移傳感器在盾構機中的貢獻

為緩解日趨擁堵的地面交通，軌道交通建設得到迅猛發展，從而也帶動了軌道交通建設裝備行業的繁榮，其中就包括軌道交通建設的利器-盾構機，而保證盾構機正常工作和控制前進方向離不開MTS磁致伸縮位移傳感器。

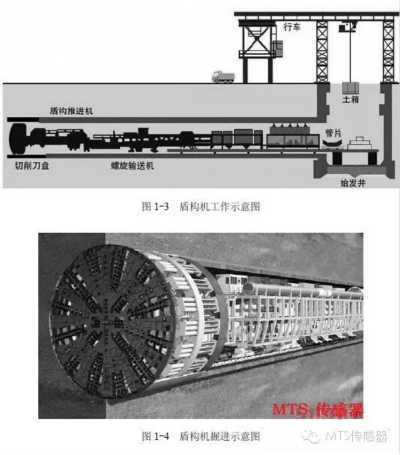

　　盾構機，全稱為盾構隧道掘進機，是一種隧道掘進的專用工程機械，其工藝如下圖：液壓馬達驅動刀盤旋轉，同時開啟盾構機推進油缸，將盾構機向前推進，隨著推進油缸的向前推進，刀盤持續旋轉，被切削下來的碴土充滿泥土倉，此時開動螺旋輸送機將切削下來的渣土排送到皮帶輸送機上，后由皮帶輸送機運至渣土車的土箱中，再通過豎井運至地面。

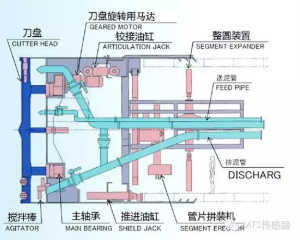

　　盾構機最核心的組成部分為液壓推進系統，推進系統承擔著整個盾構機械的頂進任務，要求完成盾構掘進機的轉彎、曲線行進、姿態控制、糾偏以及同步運動，使得盾構掘進機能沿著事先設定好的路線前進，是盾構機的關鍵系統之一，也正是磁致伸縮位移傳感器價值之所在,其主要結構為：

　　在上圖中不難看出，在掘進施工中,盾構機如果要按照指定的路線軌跡做軸向前進,刀盤或刀架的精確進刀與對刀是非常重要的,而被切削的地質比較復雜,整個盾構盾體受到地層的阻力往往不均,會使盾構的掘進方向發生偏離,這時可以通過精確控制不同位置推進液壓缸的伸縮來實現盾構的糾偏,達到盾構沿設計路線軌跡推進的目的;另外,盾構進行曲線推進,有時要前傾、有時要后仰、有時要左右擺動或向其復合方向上的掘進,這也需要通過精確控制鉸接缸來實現。而這些液壓缸位置的精準反饋都需要MTS磁致伸縮位移傳感器來輔助完成。
