磁致伸縮位移傳感器工業以太網接口磁致伸縮位移傳感器Profinet

發布時間：2019-06-16瀏覽次數：710次

之前為大家介紹了滿足羅克韋爾構架工業以太網絡輸出要求的EtherNet/IP輸出的R系列位移傳感器。這次將要談到R位移傳感器可選的另外一種廣泛應用的工業以太網絡標準Profinet，這是西門子公司和PROFIBUS國際組織(PI)共同開發的工業以太網標準。

　　首先Profinet是從工業總線Profibus發展而來的工業以太網標準。所以Profinet網絡基于工業以太網技術，使用TCP/IP和IT標準。而且Profibus設備可以通過代理服務器連接到Profinet標準的工業以太網中。因此，一方面可以實現以太網的星形、樹形或者總線型拓撲結構布局，另一方面用戶也不需要更換原來的Profibus設備，從而保護了用戶的原有投資。

　　Profinet同樣是西門子SIMATIC NET中的一個協議，具體說是眾多協議的集合，其中包括PROFINET IO RT, CBA RT, IO IRT等等的實時協議。Profinet基于工業以太網,具有很好的實時性,可以直接連接現場設備(使用PROFINET IO),使用組件化的設計;同時Profinet支持分布的自動化控制方式(PROFINET CBA,相當于主站間的通訊)。

　　MTS在2013年推出了支持Profinet IO RT協議的的R系列磁致伸縮位移傳感器。在Profinet IO系統中，設備模型的定義和Profibus類似，由模塊、槽和通道組成。控制器和R系列位移傳感器之間的組態和數據交換是以R位移傳感器的GSD描述文件為基礎。用戶可以在MTS位移傳感器的官網下載相關GSD文件，這是一種XML文本，是一種開放的，被普遍應用、認可的描述數據的標準格式，在工業以太網中得到廣泛應用。在GSD文件中，R傳感器的特性、模塊參數與類型、組態數據、診斷文本等都有詳細的描述。組態工具導入R系列位移傳感器的GSD文件后，系統的規模、IO通道及地址分配、各種參數設置都可在組態中完成。

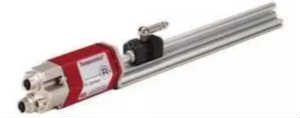

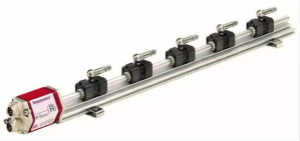

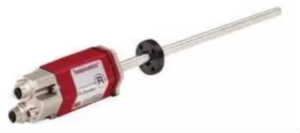

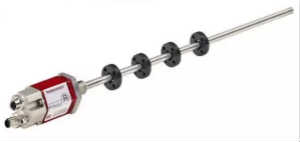

　　Profinet輸出的磁致伸縮位移傳感器，分別對應不同的安裝方式，分別是外置導軌安裝或者內置液壓缸安裝，完全可以適應不同的安裝要求。Profinet輸出的磁致伸縮位移傳感器可以選擇PNO (PROFIBUS Nutzerorganisation) 標準的Profinet RT協議，可以支持單磁鐵的測量;也可以選擇版本的Profinet RT協議，從而支持多磁鐵測量，最大可支持19個磁鐵。
